朱曉彤：各位領導、各位專家、各位嘉賓，我報告題目是《大容量風儲聯合運行控制方案及工程實踐》。

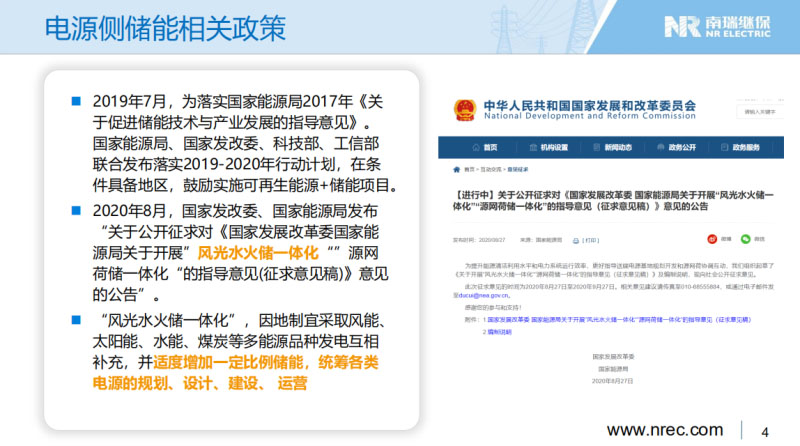

電源側儲能在風電大規模接入的時候，是可以參與調峰，調頻等輔助服務市場的，國家最近也出了一些政策，會議資料里面也都有，就不強調了，在電源側加裝儲能是這兩年的熱點，怎能把電源側儲能的事情做好，我們進行了的思考，同時也依托安徽華能蒙城風儲這個項目把事情展開。

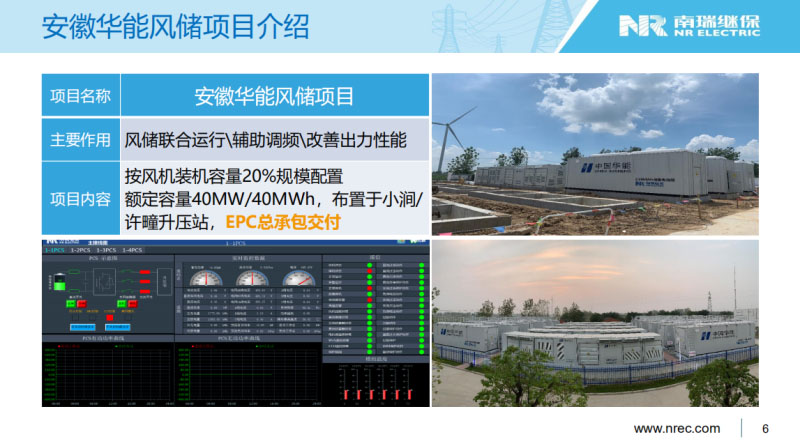

簡單介紹一下項目的情況，安徽蒙城風儲聯合的項目，是按照風機裝機容量20%規模配置，額定容量40兆瓦40兆瓦時，布置在小澗和許疃升壓站。
這個項目目標是以緩解華東電網調峰壓力，增加優質的調峰資源，配置發電側儲能，參與電力調節后的收益，是項目建設的目標，我們按照這個目標進行設計。儲能容量是按照母線風機容量20%配置，35KV側各設置了考核點，小澗是30兆瓦時本期一次上齊，許疃站本期10MWh，預留35KV母線10MWh。
（圖）這是相關接入站的主接線，按照儲能的模塊進行設計，2.98MWh磷酸鐵鋰電池艙，4X630KW的PCS，2800KVA升壓變構成2.5MWh儲能單元。整個站一共是四個單元并接接入35kV I段，8單元并接接入35kV II段。
這個平面布置是儲能設備是跟風廠挨在一起，使用了原來生活區預留的場地，占地43X44平方米。南北豎向布置，安裝規模30MWh，本期一次上齊。
許疃是10兆瓦-10兆瓦時的，共設置了4個2.5MW模塊化儲能單元，包括3組AC-DC儲能單元。AC-DC+DC-DC儲能單元是業主自有新技術應用，實現電池簇的節能和細化管理。
許疃也是在預留場地內，按照整體方正布置，從電池布置上做了一些考慮。講到容量的問題，剛才湖南綜合能源公司單總強調了容量的問題，是按照電網側的容量來考慮，電網側容量2.5MWh，要達到80%，直流側到交流側，通過我們計算也差不多。包括放電深度、電池系統放電效率，PCS其他損耗整個算下來直流側2.985MWh，這是容量問題，基本上80%不到一點。儲能艙分系統構成，大家都很清楚了，就不多說了。
電池倉一共20個電池簇，每個簇18個模塊+一個高壓箱串聯，儲能艙是20個電池簇，能量密度還是比較高的。每個電池模塊是單體電芯。
這是升壓變流艙的布置圖，包含負荷開關室、變壓器室、變流器室，結構比較緊湊，空間布置通過三維的設置，最終的布置非常集約化。
設計過程和施工過程，是從5月初啟動開始設計，通過整個5月完成從初設到施工移交，6月初就施工開始，8月底項目通過安徽電網的驗收，從設計角度來講給我們時間也不多。
6月3號剛剛開始正式簽訂合同，有些工作實際上是提前進行了，到8月27號2個月不到的時間，整個工程通過了電網的并網驗收。我們公司是做整體的EPC，設計階段和設備生產在廠內各種協調做起來相對比較順，才可以短時間內快速的實施完成。當時業主也說，這個項目確實只有你們能夠這么短時間內達到他們的預期要求，他們的預期是8月底一定要并網。
下面是在這個項目中做的一些創新工作的考慮。
控制模式這是大家關心的，風儲聯合運行怎么控制，總結來說有兩個模式，一是調度直調儲能模式，相當于是大負荷又是電源；二是調度統調模式，對風場來看，儲能和風場指令內部協調控制。
風儲聯合運行的方式下，電網調度對這種有什么需求？從調度的需求來說，風儲發電的EMS功率系統要滿足電網調度的要求，希望參與電網的調峰、調頻、調壓，這是電網側帶來的要求。用戶側的需求，是要在安全運行的前提下，提高風電資源利用率，風電場出力性能滿足“兩個細則”要求，追求最大發電效益。所以控制必須要安全，在整體約束的情況下首先要保證是安全運行的，然后優先滿足調度的要求，等電網側的需求滿足了，而系統又可用性的情況下，發電側再多做一些功能提高經濟效率，比如說減少棄風等。
分兩個層面考慮控制，穩態，正常運行的情況下，考慮三個模式，一是減少棄電的控制模式，有些地方風場還有消納的問題，限電的時候要控制儲能充電，湖南晚上風場出力比較大，到了白天反而少了，正好是晚上充電，白天可以放電，其實還可以再更狠一點，風場滿出力的情況下，通過儲能提高風場的收益；二是風功率預測補償模式，有的時候不限電，風場每天會提供風功率預測曲線，這個調度也會對風場進行考核，可以通過儲能把曲線跟預測的一致，通過這種方式減少考核的扣款。三是AVC模式，儲能系統參與到無功電壓控制，提高整站無功調節能力，可替代部分SVG容量，節省建設成本，這也是提高風場經濟效益的手段。
講完穩態控制，就要提到快速響應。風場希望參與到電網的一次調頻，甚至是緊急功率支撐模式和緊急電壓支撐模式，控制系統快速做響應，對技術要求水平是比較高的。我們考慮的優先級是儲能快速控制系統優先于穩態下，實現方式是配置儲能協調控制器，通過并網點電壓頻率，實現應用功能。當然這個要跟調度或者是實際的需求進行匹配，到了一個省有很多的儲能站的時候，就可以做電網的緊急功率支撐。
開展了全三維的設計，因?yàn)橹饕切驹瓉淼念A(yù)留場地比較小，我們通過三維的設計，在更加緊湊情況下，碰撞的隱患可以避免，同時布局更加合理，從初設到施工都是三維設計，包括各個專業，水工結構都開始做全三維的設計。
通過三維設計，總平布局方面，優化了PCS艙進線的模式，采用模塊化設計，布局上面考慮合理的布局，電纜路徑最少，成本最優。檢修方面模塊化方式更加適合檢修。

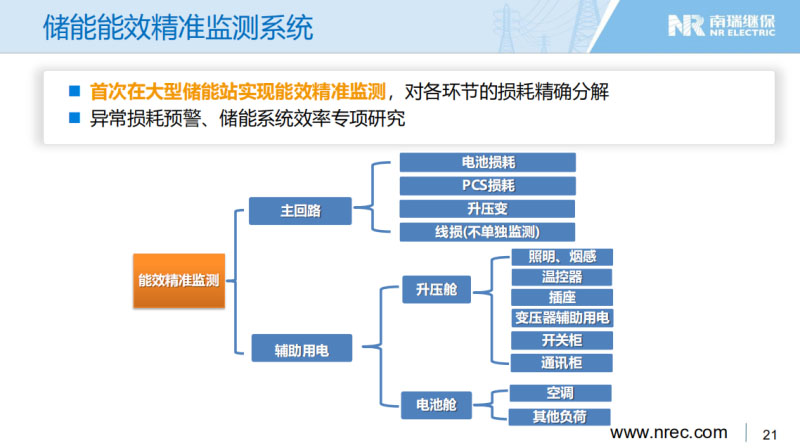

大家目前都很關心效率問題，在項目中設計了精準的能效監控系統，首次在大型儲能站實現了能效精準監測，能效節約下來都是錢。在儲能站各個回路，包括輔助用電回路、充放電主回路，額外設計了很多交流電表、直流電表、分流器等。通過優化的設計，只增加了0.1%的投資，這非常容易接受。后面做儲能效能分析的時候可以做能效控制方面的改進。
調試方面，全面保障電池本體安全，聯合調試系統化調試方面做了很多工作，直流側增加了相關的項目，使得調試更加完善。
下面介紹一下儲能系統四個主要產品的特點，因?yàn)楹玫捻?xiàng)目離不開好的產品。
PCS，我們采用的是電網級可靠設計，是跟電網保護設備同架構，同時跟很多電池也有配合的經驗，我們還有比較有特色的故障錄波，方便故障分析，儲能那么多電池，如果沒有很好的數據展示要找問題是非常困難的。
PMS，率先實現快速功率控制，毫秒級延時，全站功率響應30到60毫秒，滿足緊急情況下電網對儲能電站的要求。
儲能站的監控也是很大的難點，比如含有大量的模塊的溫度信息，相關數據要上來，對于監控系統是很大的挑戰，我們本來就做大的新能源集中監控，都是一體化考慮，聯合運行的話儲能系統在站端是一體化的，同時還有一體化的集中監控平臺，我們很多新能源企業也在使用集中監控，對于所有的場站監控更加如魚得水了。目前來看，監控平臺最大的特點是大容量的存儲，許疃已經超過4萬點，小澗已經超過12萬點，隨著需求的增加，還會大量的增加，需要強大的系統把信息送上來。
BMS，是核心的控制部分。我們采用原生的IEC61850通訊，高效傳輸、快速響應；有系統在線診斷，電池及系統異常預警，豐富數據記錄等功能。
總結和展望部分，一是新能源快速發展的背景下怎么發揮更大的作用，我們也會進一步深入研究風儲聯合控制，充分發揮儲能作用。
儲能的安全性和綜合效率，加大研究電池BMS系統監控及故障退出系統，火災分區消防方案，以及各個消防手段的應用研究，最大限度保證儲能電站的安全性，相信通過合理的配置和設計，一定可以在效率方面有所提升。
