摘 要： 鋅鎳單液流電池由于安全、穩定、成本低、能量密度高等優點成為電化學儲能熱點技術之一。介紹了鋅鎳單液流電池的工作原理。從基礎研究角度，重點匯總并分析了該電池存在的主要問題、影響因素及解決方案：鋅沉積形貌與電解液體系、工作電流密度、負極基材等多種因素有關，因而可以通過優化上述條件來控制；因副反應消耗電荷的不平衡引起鋅的積累，可以通過抑制正極副反應、增強負極副反應以及制備復合正極材料等措施來降低積累問題；極化現象與電流密度有關，可以通過優化電解質流場結構以及利用多孔電極材料兩個方面來降低電極極化；另外，開發新型電極材料可以降低電池成本、提高正負電極的面積容量。從應用研究角度，簡要剖析了該電池的數學建模情況以及目前主要的工程應用概況：通過構建不同類型的電池模型可以探究不同因素對電池的影響；實際應用中，鋅鎳單液流電池已經經歷了三代規模化產品。最后提出了開發新型電池結構、建立精準物理模型、將電池與仿生結合等將是鋅鎳單液流電池發展的方向。
關鍵詞： 鋅鎳單液流電池；電化學儲能；儲能電池
氧化還原液流電池(RFBs)能夠相對穩定、靈活、高效地儲存大量電能，在迅速擴大的儲能需求中有著廣闊應用前景。目前，相對成熟的電池系統有多硫化物-溴液流電池、全釩液流電池和鋅溴液流電池。然而，諸如離子交換膜的高成本和電解質的交叉污染等問題限制了它們的商業化進程。
Pletcher等在2004年提出了單液流電池的概念，這種無膜結構簡化了電池系統，降低了成本。2007年，Cheng等開發出了鋅鎳單液流電池(ZNFB)，這種電池具有非常明顯的優點：①電解液?jiǎn)蝹?cè)循環，消除了溶液的交叉污染問題，簡化了電池系統；②不需要使用離子交換膜；③電池材料價格相對低廉。工作過程中，鋅鎳單液流電池一般經歷三個階段：充電、靜置以及放電階段。電池工作中的電極反應如下。
（1）安全電壓范圍內
以上化學方程式表明：充電時，負極發生的反應是電解質中的 Zn(OH)42- 被還原成單質Zn沉淀在負極材料上，正極上的Ni(OH)2被氧化成NiOOH；放電時，負極板上沉積的鋅單質又被氧化成離子狀態溶解到電解質中去，而正極NiOOH被還原成了Ni(OH)2。鋅鎳單液流電池的結構如圖1所示。

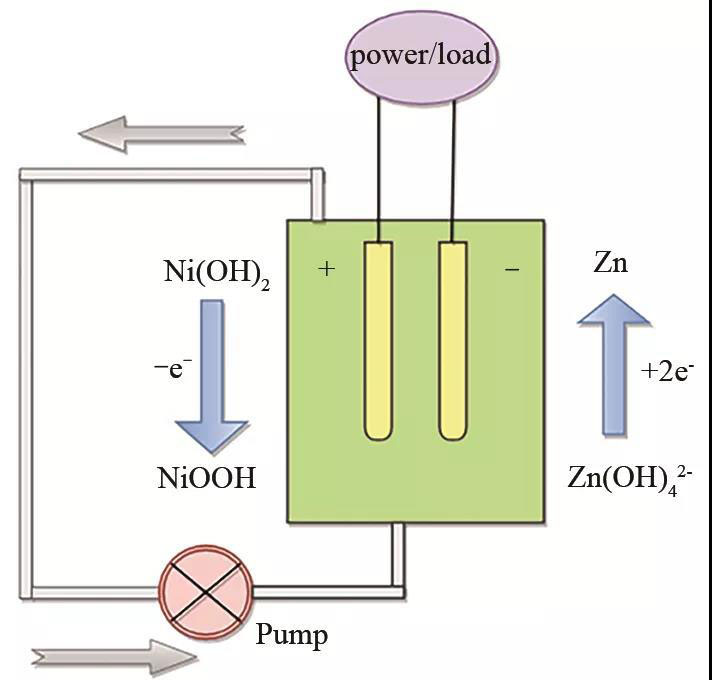

圖1 鋅鎳單液流電池的結構
然而，隨著研究的深入，人們發現該電池出現的許多問題影響到電池的進一步發展，比如鋅枝晶、鋅積累、極化以及氣體副反應等。本文接下來重點介紹該電池存在的主要問題及目前采取的解決方式。
1 主要問題及解決方式
1.1 鋅形貌及控制策略
1.1.1 鋅形貌
堿性鋅酸鹽溶液中鋅沉積形貌分為海綿狀(heavy spongy)、樹枝狀(dendritic)、塊狀(boulder)、片層狀(layer-like)和苔蘚狀這五類，見圖2 (具體參數見表1)。
圖2 電沉積鋅在電極表面的形貌(海綿狀; 枝晶狀; 塊狀; 片層狀和苔蘚狀)(通過堿性電解質電沉積)
表1 鋅沉積形貌的種類 理想的沉積鋅形貌是均勻且致密的，然而鋅形貌受電流密度、負極基材、充電速率、電解液流速、溫度等多種因素共同影響，任何因素控制不好，都會導致沉積鋅不均勻。鋅鎳電池經過長期充放電，負極的鋅反復電鍍剝離會導致鋅枝晶生長，枝晶狀鋅會造成電池短路，縮短電池的循環壽命。
1.1.2 流動電解液改善鋅形貌
鋅鎳單液流電池的流動電解液可以使電解液的傳質方式由以擴散傳質為主轉變?yōu)閷?duì)流、擴散混合傳質，這在一定程度上抑制了鋅枝晶的形成。見圖3，用掃描電鏡對鋅在靜止電解質和流動電解質中的沉積形貌進行表征，發現在靜止電解質中，電流密度在70 mA/cm2以上時發生枝晶生長，而在流動電解質中，幾乎沒有任何枝晶形成，可以獲得具有微小晶體顆粒的致密鋅沉積形貌。
圖3 不同電流密度下沉積鋅在靜止電解質中的表面形貌：(a)~(c) (電流密度50、 70、 100 mA/cm2) 和流動電解質中的表面形貌：(d)~(f) (電流密度50, 70, 100 mA/cm2)
為了進一步評價流動電解液對鋅形貌的影響，Ito 等研究了鋅鎳單液流電池反復充放電過程中的鋅形貌。他們的研究結果肯定了流動電解質有助于鋅鎳電池發揮出更好的性能，同時也發現鋅枝晶還是會繼續發生，不會完全被流動的電解質所抑制。充電時較高的充電速率會使鋅枝晶生長加快，導致電池性能下降。但是只要與正極沒有強烈的接觸，樹枝狀枝晶便不會引起嚴重的內部短路。在強制性流動下，枝晶還可以從沉積層中剝離。
1.1.3 電流密度與鋅形貌控制
鋅的形貌也隨著電流密度的變化而變化。隨著電流密度的增加，鋅的形貌由“苔蘚狀”轉變?yōu)橹旅?，最后是?shù)枝狀的。如圖4所示，在多孔結構中，鋅沉積的形貌由低電流密度時的光滑海綿狀向高電流密度時的枝晶狀轉變。在電池結構、電解質流量和濃度都不變的條件下，有一個最佳的工作電流密度范圍(80~120 mA/cm2)，在這個范圍里電池可以達到較高的庫侖效率。在高的電流密度下，應適當增強活性物質的質量傳輸，以抑制鋅的枝晶沉積。
圖4 多孔泡沫鎳在不同電流密度下鋅電沉積形態：(a) 40 mA/cm2; (b) 80 mA/cm2; (c) 120 mA/cm2; (d)160 mA/cm2; (e) 200 mA/cm2; (f) 300 mA/cm2
電流密度CD比(極限電流密度/有效電流密度)可以定量表明電流密度與鋅形貌變化的相關性。研究發現，當CD比小于0.4時，鋅形貌是苔蘚狀，當0.4<CD比<0.9時，它就變成了苔蘚和致密結構的混合體，只有CD比在0.9以上時，才會出現完全緊湊的結構，且鋅孔隙度隨著鋅形貌從苔蘚轉變?yōu)橹旅芏鴾p小。
1.1.4 負極基材對鋅形貌的影響
改變負極基材也可以改變鋅的枝晶狀況。盡管負極的基體材料并不參與反應，但是它起著集流體的作用，且對沉積鋅的結合力、電極極化電位和沉積效率都有不同程度的影響。Cheng等通過比較銅、鎘、鉛三種基底材料沉積鋅的性能發現，流動電解質中鎘基體上沒有鋅枝晶，這說明使用鎘基材來沉積鋅能有效解決鋅枝晶的問題。使用多孔三維電極材料如泡沫鎳代替平板電極可以改善鋅形貌，提高功率密度。泡沫鎳對鋅枝晶有抑制作用，為鋅的沉積提供了很大的空間，鋅不僅可以沉積在表面，也可以沉積在泡沫鎳的內部孔隙上。泡沫鎳結構有利于鋅的沉積和溶解。在高電流密度下，電極面積大的泡沫鎳表現出較高的庫侖效率和電壓效率。
1.1.5 電解液添加劑改善鋅形貌
向鋅鎳單液流電池的鋅酸鉀電解液中加入不同濃度的氫氧化鎵Ga(OH)3 和錫酸鉀K2SnO3，分別研究其對負極鋅沉積/溶解行為的影響，發現鎵離子能夠促進沉積鋅產生小尺寸的晶粒且提高晶體的生長密度，錫酸鉀也有促進晶種的產生和晶粒生長的能力，還能緩解負極自放電。
鉛離子和四丁基溴化銨(TBAB)可以作為單流鋅鎳電池中海綿鋅生長的抑制劑。單獨加入10-4mol/L/Pb(II)或TBAB都可有效抑制流動堿性鋅酸鹽溶液中海綿鋅的生長；當混合引入10-4 mol/LPb(II)和5×10-5 mol/LTBAB時，二者的協同效應對海綿鋅抑制作用更加明顯。類似地，將無機添加劑Bi3+與有機添加劑四丁基溴化銨(TBAB)一起加入鋅酸鹽堿性水溶液中也會產生協同作用，這種作用不僅可以更有效地抑制鋅枝晶，而且也不會影響到電池的其他性能。
1.2 鋅積累現象及解決對策
庫侖效率是電池放電容量與充電容量之比。電池庫侖效率達不到100%，說明電池在運行過程中存在副反應。鋅鎳單液流電池運行過程中存在的副反應主要指的是鋅負極的析氫和腐蝕反應以及鎳正極的析氧和腐蝕反應。如果兩極副反應消耗的電荷不相等，消耗電荷少的電極就不能在放電過程結束時完全放電，而另一個電極則完全放電。鋅沉積/溶解過程的內在動力學速率較高，導致負極副反應消耗的電荷比正極少，因此，金屬鋅會隨著反復循環逐漸積累在負極上[20]。在周期性充放電循環后負極積累鋅的量逐漸增加，積累在負極和正極之間的鋅在實際工作中會引起短路，如圖5所示。在實際情況下，鋅積累成為縮短ZNFB循環壽命的最嚴重問題之一。
圖5 鋅積累過程演示
1.2.1 抑制正極副反應
為了緩解由于鋅鎳單液流電池正極副反應(析氧和鎳腐蝕)與負極副反應(析氫和鋅腐蝕)消耗電荷不等導致的鋅積累現象，可以通過調節副反應來平衡正負極反應。一種方法是抑制正極的副反應，從而使得正極副反應消耗的電荷和負極副反應消耗的電荷相匹配。鋁、鈷、錳等各種添加劑已被報道用于提高氫氧化鎳電極的活性或擴大析氧的過電位來減少析氧量。但是，由于動力學活性差異，析氧所消耗的電荷仍然遠遠超過負極上的析氫和鋅腐蝕所消耗的電荷，特別是在高工作電流密度下。
1.2.2 增強負極副反應
與前面提到抑制正極副反應的做法類似，可以通過增強負極的副反應來緩解鋅的積累。可以設計一種具有良好傳質結構和反應面大的新型電極來調節負極副反應。張華民等采用的方法是把負極材料從鎳片換成厚度2 mm的泡沫鎳，由于多孔材料有著高比表面積和良好的傳質結構，副反應消耗的電荷會隨著電極厚度的增加而增加，效果如圖6所示(電池A的負電極為鎳片，電池B的負電極為1 mm泡沫鎳，電池C的負電極為2 mm泡沫鎳)。結果如表2所示，負極材料是鎳片時，副反應消耗的電荷為電池容量的1.3%，負極材料是2 mm厚的泡沫鎳時，副反應消耗的電荷是電池容量的3.7% ，副反應消耗的電荷占比明顯增大，從而使負極的庫侖效率從98.7%下降到96.3%，最終與正極相匹配。將負極材料由鎳片變?yōu)榕菽嚭?，鋅鎳單液流電池在400次循環中幾乎沒有鋅積累。
圖6 (a) 電池A、(d) 電池B和 電池C底部的光學圖像；(b)~(c) 電池A、(e)~(f) 電池B和~(i) 電池C重復循環后負極表面形貌的掃描電鏡
表2 每個循環累積鋅的平均量、負極和正極的庫侖效率以及它們之間的庫侖效率差1.2.3 制備復合正極材料
上文提出的關于提高負極副反應來解決鋅積累的問題，雖然達到了解決效果，但是卻犧牲了電池的庫侖效率。為了解決這個問題，程元徽等提出了一個既能夠消除鋅的積累又不損失電池庫侖效率的新方法：在正極原位偶合另一個氧化還原電對(O2/OH-)來消除鋅積累。在正極NiOOH/Ni(OH)2這一原始電對上引進了O2/OH- 這一氧化還原電對，形成了具有雙氧化還原電對的復合正極，復合正極與鋅負極組成復合電池結構。在這種復合結構里面，放電時鎳電對消耗不了的鋅可以被氧電對消耗，從而避免了鋅積累的問題。復合結構如圖7所示。
圖7 復合鋅鎳液流電池的原理圖 (a) 充電過程; (b) 放電過程
(6)
除了傳統鋅鎳單液流電池中的典型反應式(1)和式(2)外，陰極還會發生氧氣還原反應，見式(6)?？諝夂蜎](méi)有被利用的沉積鋅構建成了鋅空氣電池(ZAFB)，ORR會持續消耗鋅直至沉積的鋅被消耗完。為了驗證這一方法的有效性，分別在傳統的鋅鎳單液流電池和所提出的混合體系中對鋅陽極的形貌進行了研究，結果如圖8所示。在傳統的ZNFB中，在第一個循環結束后鋅含量為3.69 mg，兩個循環結束后鋅含量為9.9 mg，3個循環結束后鋅含量為21.30 mg。相反，在提出的復合體系中，經過3次循環后，陽極表面幾乎沒有可見的鋅。電感耦合等離子體光發射光譜(ICP)的測試結果表明，新體系3次循環后陽極表面只有0.05 mg鋅存在，量小到可以忽略不計。這些數據清楚地表明，復合電極的做法不僅提高了比容量，也消除了鋅的積累問題，使電池循環壽命超過1100 h，且性能沒有明顯衰減。
圖8 不同循環階段陽極的形貌：在傳統的鋅鎳液流電池中、(d) 一個周期后, (b)、(e) 兩個周期后，(c)、(f) 經過三個周期后; 復合鋅鎳液流電池 (g)、(j) 在一個循環后，(h)、(k) 經過兩個循環，(i) 、(l) 經過3個循環后
如上所述，復合電極概念的提出既可以消除鋅的積累問題，又能提高傳統ZNFB的陰極比容量，從而提高電池的循環壽命和能量密度。但是這種復合電池面臨一個很?chē)?yán)重的問題：當負極的鋅被反應完之后，就沒有與正極反應相匹配的負極活性物質了，這種情況下正極再繼續反應就會消耗負極的基體材料，導致鋅電極材料的腐蝕。因此，需要進一步的研究來解決這種問題。
1.3 極化現象
電池在反應時的極化主要包括由雙電層產生的電化學極化(活化極化)、傳質與擴散過程的濃差極化以及電極、電解質、接觸電阻引起的歐姆極化這三種。極化現象過大，會導致功率密度低，影響電池的循環性能。為了提高電池性能，必須將極化最小化。
鋅鎳單液流電池的極化現象跟電流密度有很密切的關系。如圖9所示，燒結氫氧化鎳做正極，泡沫鎳做負極，氧化鋅ZnO和氫氧化鉀KOH制成的堿性鋅酸鉀溶液做電解液，在不同的電流密度下觀察正負極電位。

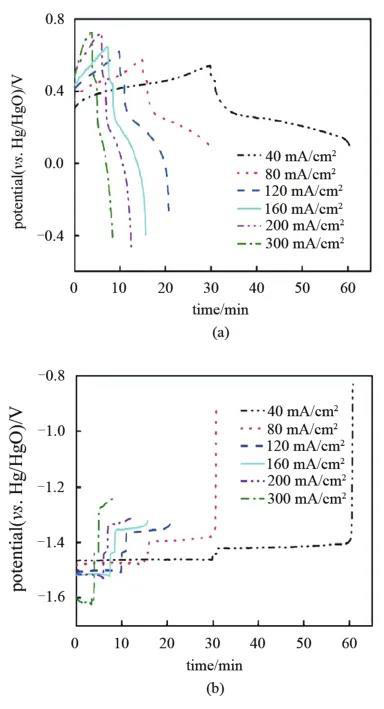

圖9 不同電流密度下 (40 mA/cm2到300 mA/cm2) 的正極電位 (a) 與負極電位 (b)
在低電流密度(40~80 mA/cm2)下，放電過程結束時負極電位突然升高，說明在低電流密度下，放電過程結束時負極呈現嚴重的濃差極化；與之對應，在高電流密度(120~300 mA/cm2)下，放電結束時正電極的電位突然降低，說明正極發生嚴重的濃差極化。
由于電極極化是決定電池最終性能的關鍵因素之一，所以抑制正負極過大的極化是提高電池性能的有效途徑。為此，研究人員分別從電極材料和結構兩個方面采取改進措施。
為了降低正極極化，張華民等設計了一種具有蛇形流場的電池結構，通過增強質量傳輸來降低正極的極化[見圖10(b)]，這種結構可以將電流密度提高至接近80 mA/cm2 。與傳統結構電池相比[見圖10(a)]，在80 mA/cm2的電流密度下，蛇形流場結構使得電池的能量效率提高了10.3%，在70次充放電循環中，效率沒有明顯下降，如圖11所示。同時指出，在80 mA/cm2的電流密度下，在0~40 ℃，電池充放電過程中的正極極化遠大于負極極化。正極的嚴重極化導致電池工作電流密度低，進而電池功率密度低且充放電效率不高，所以接下來迫切需要研究由快速離子、質子和電子傳輸途徑組成的高活性氫氧化鎳電極，從而有效降低正極極化。
圖10 電池單元結構 (a) 傳統結構和 (b) 新穎的結構
圖11 蛇形流場結構電池在80 mA/cm電流密度下的性能
另外，針對負極極化的問題，可以利用多孔材料達到降低負極化的目的。在負極通過引進泡沫鎳(NF)做集流體可以降低負極過電位，泡沫鎳因具有三維多孔結構和高比表面積而被認為能夠有效降低負極極化。即使是在高電流密度(80 mA/cm2)下，電極面積大的泡沫鎳都能表現出低極化，產生高庫侖效率(97.3%)和能量效率(80.1%)，功率密度也能提高4倍，達到83 W/kg，使得電池效率和穩定性都大大增強。
1.4 其他
1.4.1 成本問題
雖然負極鋅的成本低，但是正極材料中使用最廣泛的是燒結氫氧化鎳或者燒結氧化鎳，這類材料的價格偏高，使該電池系統的成本超過400美元/kW·h，明顯高于DOE提出的成本目標(150美元/kW·h)。為了降低鎳正極的成本，已經開發出一些新的電池材料，比如制備塑料黏結式鎳電極或者泡沫式鎳電極，然而這類電極由于基體和活性物質結合不緊密，在流動電解液沖刷作用下極易出現脫落、掉粉的情況，雖然研究出一些抑制泡沫鎳電極脫落掉粉的處理方法，但是效果并不理想。開發新型電極材料及結構是下一步需要研究的。
1.4.2 面積容量低
在鎳鋅單液流電池中，正極和負極的面積容量低是導致電池整體面積容量低的原因。
正極面積容量低的原因：①正極活性物質氫氧化鎳自身的反應動力學很低，反應速率緩慢；②兩種晶型的氫氧化鎳中，較高比容量的α-Ni(OH)2在強堿性電解液中不穩定，極易轉化成低比容量的β型。為了提高鎳正極活性物質的面積比容量，很多研究通過取代和摻雜微量金屬元素來提高活性物質的比容量，同時也能降低成本。
鋅鎳單液流電池是沉積型液流電池，負極的電化學反應是鋅的電鍍及剝離過程。這意味著鋅基流動電池的儲能容量和功率不像全液體流動電池那樣獨立設計，因?yàn)殇\基流動電池的容量受到電極面積的限制。為了解決這個問題，可以從電極材料入手。負極鍍鋅及剝離一般是在平板電極中進行，若是換成多孔材料的電極比如泡沫鎳，鋅不僅可以沉積在電極表面，還可以沉積在電極材料的孔中，多孔材料可以為鋅的沉積提供了更大的空間，從而可以提高電極的面積容量。
2 建模與規模化生產
2.1 建模研究現狀
構建能夠準確描述電池在充放電過程中內部變化情況以及預測外部特性的系統模型可以加快鋅鎳單液流電池的工程化應用進度。目前來講，從精度(越高越好)和計算量(越小越好)來講，等效電路二階模型用于鋅鎳單液流電池是較合適的：用電路元件來表示電池內部的化學反應過程，用并聯電容和電阻表示電池的極化，用串聯電阻表述歐姆內阻，各個參數之間通過電路方程式聯系。圖12展示了單液流鋅鎳電池的等效電路模型示意圖。
圖12 單液流鋅鎳電池等效電路模型
建?？梢詫?duì)電池內部流場進行優化：通過建立三維穩態模型可以分析鋅鎳單液流電池內部的反應和傳質機制，探討不同電流密度下離子濃度在電池內部的分布情況，并優化流道寬度和流速；通過建立數學模型的方式來研究電池電堆在不同的支流道規格下流場分布的情況并提出支流道結構的最佳尺寸，為之后鋅鎳單液流電池的流道設計打下基礎；在動量傳遞、質量傳遞、電荷守恒以及反應動力學方程的基礎上，建立電池的二維瞬態等溫模型與二維瞬態放電模型用以分析電池內部流場、濃度場的分布及其變化，研究電解液流速、電解液流量和離子濃度對放電性能的影響；在流動傳質、電荷守恒以及反應動力學方程的基礎上，建立鋅鎳單液流電池二維瞬態模型來研究離子濃度(氫氧根離子、鋅離子)對電池傳質極化的影響。
為了研究電池內部溫度場，搭建鋅鎳單液流電池的三維穩態熱分析模型，探究溫度場在內部的分布情況并優化極耳的結構。另外，模型的建立也用于估計電池的SOC。SOC表征電池剩余電量，在建模的基礎上再加上合適的算法可以估算出電池剩余電量，及時掌握電池狀態的變化，使電池的使用壽命延長。目前提出的關于估算SOC的較好算法是自適應擴展卡爾曼濾波(AKEF)算法。從數學原理的角度構建電堆數學模型，可以研究鋅鎳單液流電池在充電過程中的電極電位與電堆的電壓利用建模的方式，還可以對單液流鋅鎳電池進行充電控制的研究，探究充電過程中各個因素對電池工作效率的影響。
然而，目前關于建模方面的研究依然不夠，在構建鋅-鎳單液流電池模型方面，現在還沒有找到既可以精準描述電池內部多場的動態反應與傳質過程，又能準確預測電池的外部特性的物理模型，因此，這方面工作仍需要進一步加強研究。
2.2 規?；a(chǎn)概況
自從2006年鋅鎳單液流電池被提出到現在，國內外在電池規?；a(chǎn)(應用)方面取得了明顯進展，尤其是在電池結構、電極材料等方面性能都有所提升，電堆的結構和尺寸、容量以及能量效率不斷得到優化。但是，也存在諸如鋅顆粒脫落和陽極表面鈍化等一些問題，亟待解決。

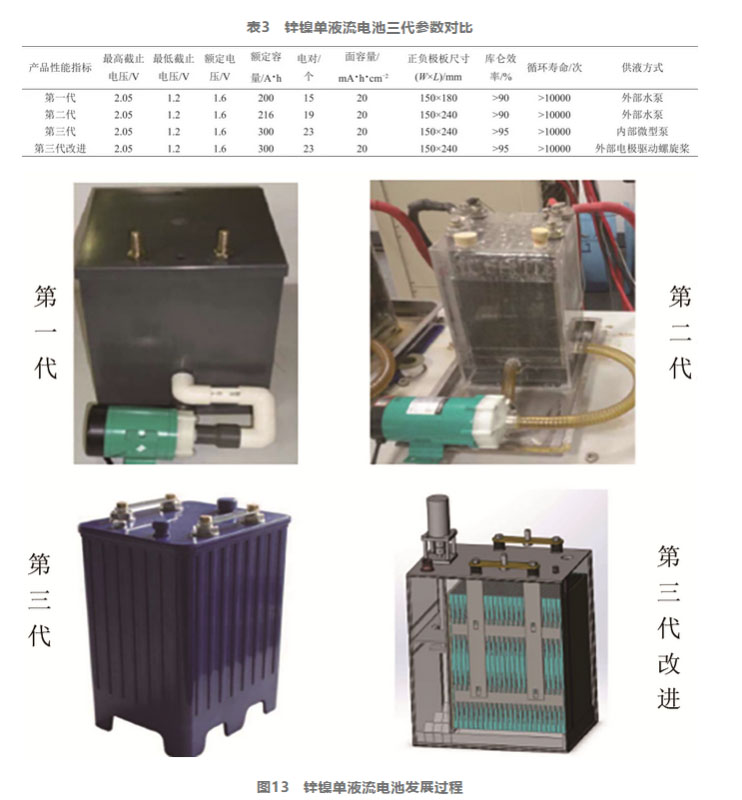

鋅鎳單液流電池已經經過了基礎技術研究、原理驗證、小規模中試等階段，實驗室原理電池循環壽命可以超過一萬次。目前，單液流鋅鎳電池已經研發出了三代規模化產品。第一代鋅鎳單液流電池在國家電網公司和國內的兩所大學里面進行了初步演示與應用，結果發現該電池運行效果良好，具有繼續開發的潛力，且浙江裕源儲能科技有限公司已經開始生產。第二代產品的生產線基本完成，儲能規模已經達到1 MW·h。我國張北國家風光儲能示范區搭建了存儲容量為50 KW·h的單液流鋅鎳電池儲能系統，由168個200 A·h 的單體電池串聯而成，能量效率可達80%。第三代產品300 A·h的電池正在優化改進階段，具有很好的應用前景。表3是三代產品及改進產品的性能參數。三代產品依次在容量上有所提升，圖13展示了實物圖。

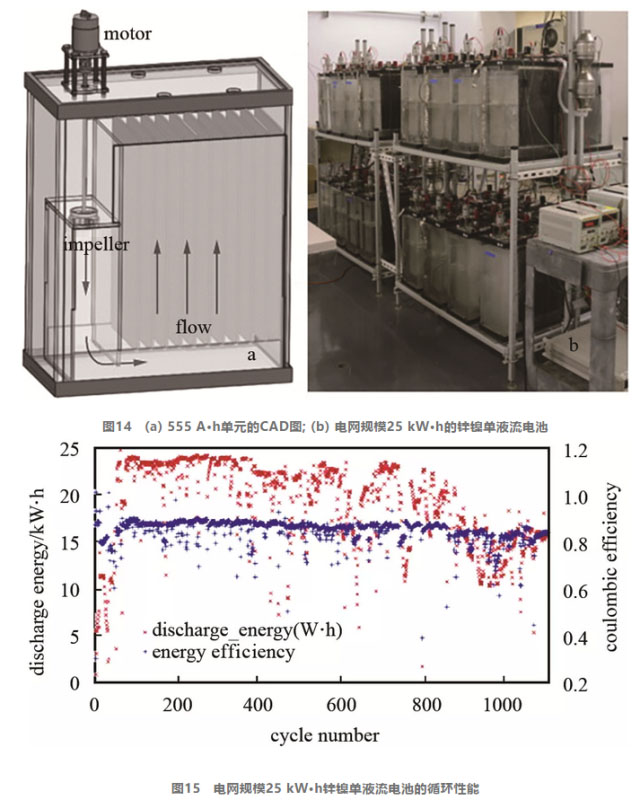

在國外，紐約城市大學能源研究所率先開始對單液流鋅鎳電池進行研究，于2009年開發出鋅鎳單液流電池，2014年研制出單體容量555 A·h的鋅鎳單液流電池，目前已經組裝起了25 kW·h的儲能系統并將之投入規模化應用之中：將30個833 W·h的大型電池串聯起來，如圖14所示。圖15顯示了電網規模下25 kW·h電池的循環性能結果，可以看出電池在大約1000個循環中保持了80% 以上的能量效率。
該演示系統在運行過程中會出現兩個失效機制：鋅顆粒脫落堵塞電極孔隙導致電池短路以及鋅電沉積過程中陽極表面鈍化。在清洗陽極的過程中，鋅顆粒會從陽極上脫落，堵塞電極之間的流動間隙，導致短路和容量衰減，為了解決這個問題，將陽極清洗步驟中的放電電流降低到-0.6 A，較低的電流可以降低顆粒脫落的速率。另一個問題是鋅電沉積時陽極表面會發生鈍化，解決這一問題的方法之一是在電解液放置一片泡沫鎳，泡沫鎳具有較高的比表面積，是電解水的優良催化劑，在陽極的清洗過程中，泡沫鎳可以連接到陽極上從而加快去除多余的鋅；另外，為了避免陽極鈍化問題，還可以改變循環程序。為了降低成本，演示的時候使用了粘結鎳材料代替燒結鎳，這樣可以將成本控制在407 $/(kW·h)，這個成本是相對較低的。然而，粘結鎳電極只能在700次的循環內保持性能良好，以后來還需要更多的研究來提高粘結鎳陰極的循環壽命。
雖然目前鋅鎳單液流電池還沒有像全釩液流電池那樣接近商業化應用，但是對于鋅鎳單液流電池的工程化應用前景，學者們提出了很大的期待，以后會有越來越多的研究集中在提升ZNFB性能與規?；瘧?yīng)用等方面。
3 總結與展望
鋅鎳單液流電池雖然有著較高能量密度、低成本、安全等優點，但仍然存在一些影響電池性能的問題，使得其商業化應用進程受到影響，亟待進一步深入研究來解決。本文重點匯總并分析了鋅鎳單液流電池當前存在的主要問題、影響因素及解決辦法，同時簡要介紹了該電池系統的建?，F(xiàn)狀與工程化應用概況。對于鋅鎳單液流電池未來的發展，本文提出以下幾點展望。
（1）單液流鋅鎳電池存在的最嚴重問題是鋅枝晶與積累導致的電池短路以及循環壽命降低，關于這方面的研究也是最多的，目前提出的一些解決辦法也有很多局限性，比如電解液中加入添加劑雖然可以改善鋅形貌，但是添加劑用量值得深入研究，電池長時間運行后微量的添加劑會失效，而添加劑的大量使用極易對電池造成其他損害。因此，作者認為最有效的辦法還是從源頭解決問題，深入挖掘問題背后的機理和原因，針對不同的原因采取不同的解決策略，并兼顧各因素之間的耦合效應，提出簡單有效的解決手段。
（2）新型的電池結構需要進一步開發，應該建立和研究更為精準的物理模型來描述電池內部反應并耦合外部特性。從多尺度全方位研究電池的材料、內部結構及外部操作參數等因素對整個電池系統的影響，進而指導實驗和工程設計，加快應用進度。
（3）目前已研制出一些利用仿生概念設計的高性能電池，如仿生肺燃料電池、仿生脊骨結構制備柔性鋰離子電池、通過“蟻穴”結構固態電解質抑制鋰枝晶制備高性能電池等，將電池與仿生學結合將是鋅鎳單液流電池發展的一個新方向。
引用本文： 楊朝霞,婁景媛,李雪菁等.鋅鎳單液流電池發展現狀[J].儲能科學與技術,2020,09(06):1678-1690.
YANG Zhaoxia,LOU Jingyuan,LI Xuejing,et al.Status and development of the zinc-nickel single flow battery[J].Energy Storage Science and Technology,2020,09(06):1678-1690.
第一作者：楊朝霞（1997—），女，碩士研究生，從事鋅鎳單液流電池的研究，E-mail：[email protected]；
通訊作者：尤東江，副教授，從事電化學儲能技術的研究，E-mail：[email protected]。
