中國儲能網訊：當前，風電光伏滲透率的快速提升對電力系統提出了嚴峻考驗，現有靈活性資源已逐漸無力支持電網接納如此高比例的波動性能源。儲能作為更優質的靈活性資源，可以使得新能源成為電網友好型的優質電源，可以有效平滑新能源出力、提供調頻調峰等輔助服務。
在眾多儲能技術中，飛輪儲能系統以效率高、容量大、響應快和對環境友好等優點，越來越受到國內外學者的重視。飛輪儲能是用物理的方法儲能的技術，原理是利用高速旋轉的飛輪所擁有的慣性來儲存能量。從飛輪儲存的能量公式（圖片2）可以看出，能量與飛輪的質量成正比，與飛輪的轉速二次方成正比。因此，一般采用增加飛輪的轉速來提高儲存的能量。
01、飛輪儲能的基本結構
飛輪儲能包括三個核心部分：飛輪、電動機-發電機和電力電子變換裝置。其中，飛輪是整個產品的核心部件，直接決定著儲存能量的多少；電力電子變換裝置，決定了輸入輸出能量的大小。
圖2 飛輪儲能的系統架構簡圖
02、飛輪儲能的工作原理
與電池一樣，飛輪儲能有三種工作狀態，即充電、放電和浮充。飛輪儲能的能量狀態（0≤SOC≤1）圖片可以用荷電狀態（State of Charge，SOC）來描述：當SOC=0時，表示飛輪儲能系統放電完全，當前可用的能量為0；當SOC=1時，表示飛輪儲能系統完全充滿，當前可用的能量為1。
在飛輪儲能系統充電時，從外部輸入的電能通過電力電子變換裝置，驅動電動機帶動飛輪旋轉以儲存動能。此時，飛輪從低轉速向高轉速加速運行，SOC上升；放電時，即當外部負載需要能量時，旋轉的飛輪帶動發電機發電，從而將動能轉化為電能，再通過電力電子變換裝置轉化成負載所需的各種頻率、電壓等級的電能，以滿足不同的用電需求。此時，飛輪從高轉速向低轉速減速，SOC下降；浮充時，飛輪處于充滿電的待機狀態，圖片，此時飛輪處于（額定）最高轉速，為了維持這一狀態，外界需要給飛輪儲能系統提供涓流充電，但這個涓流很小，在很多情況下可以忽略不計。
03、飛輪儲能安全與可靠性、經濟與環保性
眾所周知，安全與可靠性緊密相關，安全的反面是風險。從“風險=失敗概率＊失敗后果=（1-可靠性）＊失敗后果”可以看出，安全由兩個因素決定，即可靠性和失敗后果。根據IEEE標準的規定，可靠性是在一定的時間窗口內及一定的外界環境下，能夠滿足規定功能的能力，其度量指標包括可靠度、故障率、平均壽命、維修度和工作時間。
經研究證明，電池的可靠性會隨著時間和使用程度而下降（圖3），不能滿足時間窗口的要求。同時，電池的可靠性受外界環境（溫度和濕度等）的影響較大，也不能滿足外界環境的要求，因此電池的可靠性并不能得到保障。圖片

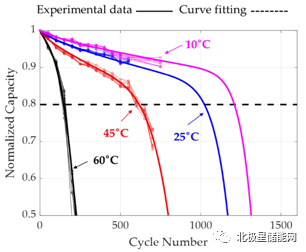

圖3 電池的容量與溫度和循環次數的關系
據了解，失效后果由所存儲的能量決定，即存儲的能量越大，失效后果則越嚴重。為了彌補電池可靠性的不足，UPS配置電池使用時通常搭載了冗余技術，使得其能量成倍增加。一般來說，電池的功率密度低，但為了達到一定的放電功率，電池的存儲能量往往很大，一旦失效很容易引發起火爆炸等風險，非常不安全。
飛輪儲能作為物理（或機械）的儲能手段，在安全性和可靠性方面都比電池更具優勢。經研究發現，飛輪儲能不隨時間窗口而退化，也不受外界環境的影響。因此，飛輪儲能的可靠性能夠得到保證（圖4）。此外，飛輪儲能作為一種功率性器件，在同樣大小的放電功率下，存儲的能量顯著地低于電池，其失效后果也比電池要小得多（圖5）。

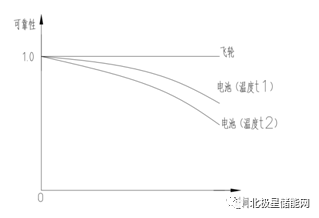

圖4 飛輪和電池在可靠性方面的對比

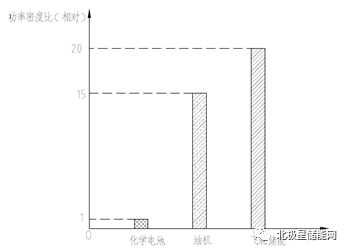

圖5 飛輪和電池和柴油發電機的功率密度對比
飛輪儲能是一項綠色環保的技術，不含有任何有害的化學物質，也不會產生任何化學反應；其從生產到使用，再到壽命終結后的處理，也不會產生任何污染環境和危害人體的物質。作為一種機械產品，它沒有記憶效應，不會隨著使用次數和時間而退化，使用壽命可達20年以上；對外界的溫度并不敏感，在一般環境下不需要額外的設備進行制冷或加熱；安全性、可靠性高，不需要為安全配置額外的冗余設備，并基本可以實現免維護，同時功率密度大、體積小，還可減少占地面積。
04、飛輪儲能的應用
總體而言，飛輪儲能具有安全可靠、經濟環保的優點，是最有發展前景的儲能技術之一。飛輪儲能技術在發達國家已有幾十年的發展歷史，并在諸多領域獲得了應用，如F1賽車能量回收、軌道牽引能量回收、微電網調壓及并網，超低溫余熱回收利用、應急UPS電源、高速離心風機等。目前，飛輪儲能技術正廣泛應用于國內外的數據中心、精密制造生產線、UPS后備鉛酸電池的替代、電網儲能調頻等領域。
在數據中心領域，飛輪儲能主要是取代鉛酸電池，并配合UPS電源使用。一些大型的重要的數據中心，如Yahoo著名的雞窩型數據中心、HP的移動一站式CleanSource數據中心、Verizon的數據中心、佐治亞理工大學的超算中心、上海證券交易所、富士康華南數據中心、光大銀行數據中心等都在應用飛輪儲能技術進行能量的存儲利用。
另外，國家電網公司和南方電網公司的高規格應急保電中也都在應用飛輪儲能技術，這為奧運會、世博會、G20、春晚等大型重要活動提供了非?？煽康碾娫幢Ｕ?。
其實，飛輪儲能技術與人們生活密切相關，如地鐵列車進出站時的能量轉換，列車進站剎車時將多余能量輸入飛輪，列車出站提速時需要能量，飛輪將能量輸出，這個系統可為地鐵節省20%左右的能量消耗。
在飛輪儲能技術持續發展的當下，我國工業和信息化部發布了《新能源汽車生產企業及產品準入管理規則》，特別將高效儲能器作為解決新能源途徑之一，作為高效儲能技術的代表，未來飛輪儲能在汽車領域也將有著巨大的應用潛力。
