中國儲能網訊：隨著環境污染問題的日益突出，風能等清潔的可再生能源將發揮更重要的作用，但是風力發電的高可變性和不確定性問題給風能的廣泛應用帶來了重大挑戰。儲能系統(ESS)可以在非高峰時間存儲多余的能量，并在能量不足的時間釋放多余的能量，克服了風能的常規性和季節性波動，成為了維持能量轉換之間平衡的一種重要方法。與其他儲能技術相比，CAES具有存儲時間長、成本低和響應時間快等優點，更加適用于風力發電場儲能配置。
目前，國內外就CAES系統參與風電場儲能配置領域，取得了許多成果。如孫浩等通過實驗平臺驗證了大型風電場耦合CAES系統在技術領域的可行性。文獻面向風電耦合傳統CAES系統，提出了一種日前調度策略，該策略以提升聯合系統運行收益為目標。文獻則針對太陽能和風能發電廠，提出了配置CAES系統的設計方法，并計算了CAES系統的整體性能，但是其不足之處是沒有考慮風力發電和負荷需求的不確定性。吳晨曦等考慮市場元素，建立了以斷電賠償和投資成本最小為目標的評估模型，并采用動態規劃法優化了AA-CAES存儲規模，獲得最小成本為17950萬元，不足之處是沒有考慮用戶負荷需求的變化。Jabari等建立了耦合CAES微型能源系統，并采用混合整數非線性規劃對每個組件進行了優化，降低了能源投資成本。Yan等在CAES儲氣罐等約束條件下，建立了以系統的成本和排放量最小為目標的多目標優化模型，并通過改進的NSGA-II優化算法獲得了系統最佳存儲規模和運行參數。
在此背景下，本文針對間歇性風電場中CAES儲能配置這一研究方向，提出了一種考慮風力和負荷需求不確定性的CAES系統規模優化配置方法，并以系統最大效益為目標分析了CAES系統在不同運行模式下的經濟性。
1、 風電耦合CAES系統建模
風電耦合CAES系統的設計方案的系統結構如圖1所示，該系統由風電場、電網、壓縮空氣儲能系統(CAES)和用戶負荷需求中心組成。CAES工廠可以克服風電的隨機特性緩解供需矛盾，同時電力短缺時可以通過接入當?shù)仉娋W(wǎng)來補充，以下對各單元分別進行了描述。
1.1 模擬風電場和用戶需求不確定性模型
風力多變性和不可預測性是風能資源應用面臨的兩大挑戰，使用平衡輸出功率的CAES等設備與優化策略相結合的方法應對第一個挑戰，是非常有效的。另一方面，克服第二個挑戰需要結合用戶需求對確定性策略進行一些修改。
1.1.1 每小時風力和Weibull分布
為了分析每小時風力輸出，本研究采集了2019年夏縣2個月間的風電場實時風速，如圖2所示。顯然，風力輸出是不確定的，為了建立確定性風力輸出模型，區別于使用具有加權因子的5個代表日，或采用高斯法擬合風力發電數據構建隨機模型。本文使用廣泛應用于處理不確定性風力問題的威布爾(Weibull)概率分布函數[10]進行建模，其數學表達式見式(1)
風電場使用的設備為FD70b風力渦輪機，其參數見表1。建模方法如下，以第1小時為例，首先依照標準IEC61400—12—1，將每天0:00—1:00時處于切入切出風速間的有效風力數據進行匯總；然后，采取風速區間法(Bin法)以0.5 m/s的整倍數為中心劃分區間并逐區計算其概率密度；最后，匯總上述數據估計概率曲線的參數，進而建立威布爾分布曲線。圖3為0:00—1:00時風力分布概率圖，在該時段λ=9.5066、k=3.7573的威布爾分布可以很好地擬合風力的變化，初步驗證了Weibull分布建模的可靠性。因此，要基于威布爾概率分布構建有代表性的小時風力輸出功率曲線，主要步驟如下。
（1）根據Weibull分布概率密度函數求解其每小時區間概率分布。

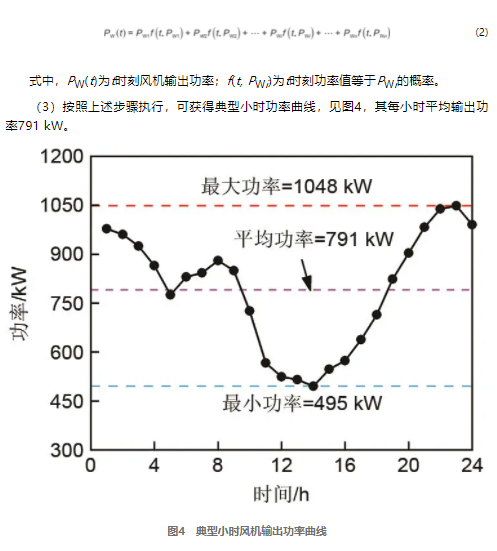

（2）通過加權平均法獲得每小時的期望功率，等式描述見式(2)
1.1.2 每小時用戶負荷需求

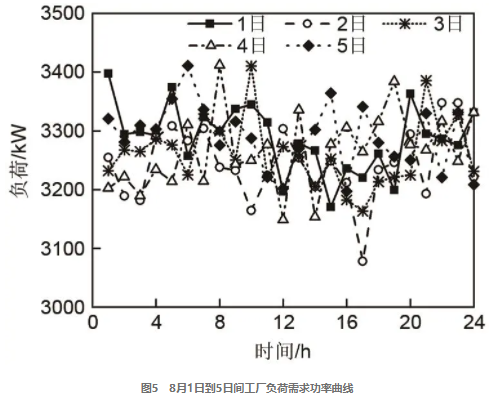

需求側的電力負荷是隨機的和不確定的。為了分析每小時的負載需求，收集了2018年一家工廠用戶的歷史負載數據，由于設施維護需要僅保留有部分數據，其最大和最小負載需求的值分別為3826 kW和2109 kW。圖5為其2018年8月1日到8月5日間工廠的實時負荷需求功率。

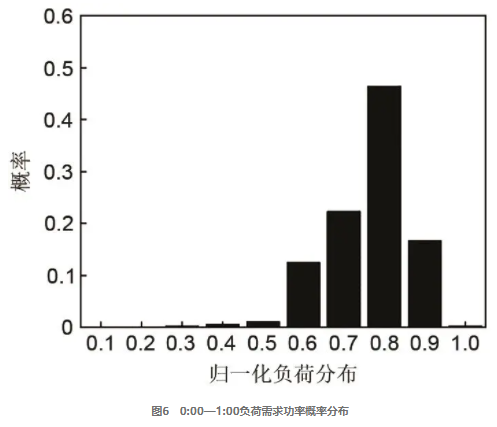

顯然，實時負荷需求是不確定的。為了應對不確定的負荷需求，相較于文獻使用了模糊聚類理論獲得典型的每小時負荷需求。本研究主要通過[17]加權平均法(WAM)獲得典型的每小時負荷需求。圖6描繪了0:00—1:00期間負荷需求的概率分布。
基于概率分布構建小時負荷需求功率曲線，主要步驟包括。
（1）計算每小時負荷需求的邊際分布。
（2）獲得每小時的概率負荷需求。
（3）根據步驟(2)繪制負荷需求曲線，可以通過以下等式描述，其中PL(t)是時間t的用戶負載需求功率，f(t, PLi)是在時間t負載需求等于PLi時的概率。
綜上，基于風力發電和用戶負荷需求建立24小時聯合功率分布，具體參數見表2，該分布模型是執行第3節中優化調度策略的基礎。
表2 小時負荷需求和風力分布

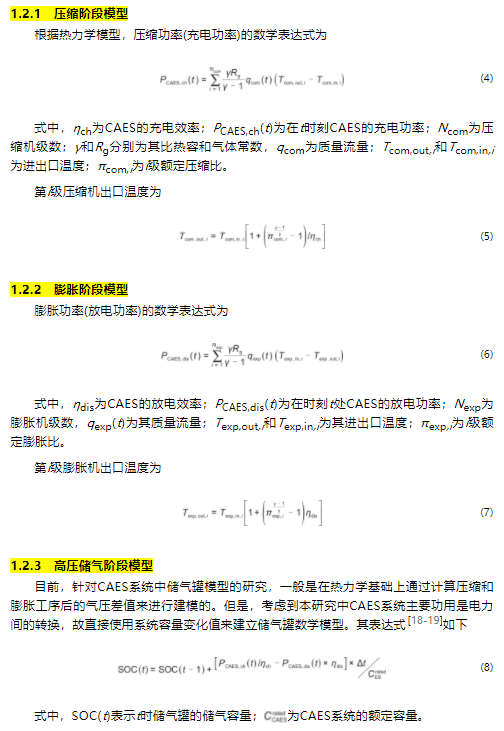

1.2 壓縮空氣儲能系統模型

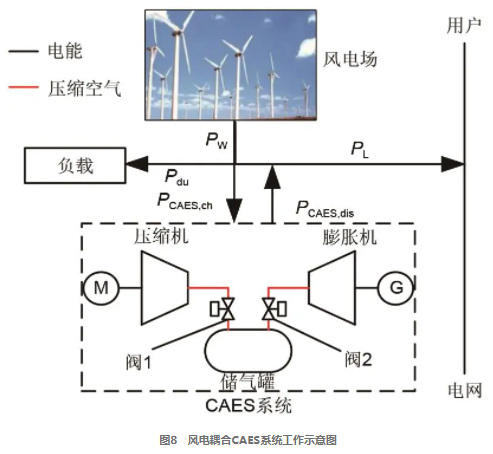

CAES系統由：①壓縮機組，②電動發電機組，③膨脹機組和④儲氣罐等組成，其工作示意圖見圖2。在充電模式下，使用多余的電力來驅動壓縮機，將部分棄風量轉換為存儲在儲氣罐的壓縮空氣實現儲能；在放電模式下，高壓空氣通過用于穩定輸出壓力的節流閥排出，然后進入膨脹機驅動發電機工作。
本文基于以下假設建立CAES系統模型：在各環節氣體流通中不考慮漏氣；忽略流體在流動、換熱過程中的相變及化學反應；不考慮流體在管道中的熱量損失和壓力損失。
2、 確定風電耦合CAES系統優化模型
以額定功率和容量作為儲能系統的特征量，通過優化調度策略計算配置儲能系統規模是現今常見的研究方法，然而，其針對間歇性風能處理是繁瑣的，故本節中采用額定功率圖片和額定容量圖片作為優化變量，聯合第1節建立的24 h風力發電和用戶負荷需求分布建立如下優化模型。
2.1 目標函數

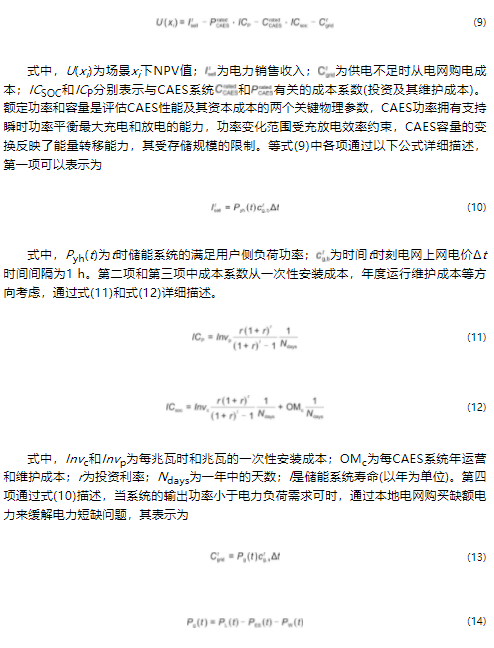

儲能系統的容量配置與其經濟性直接相關，因此本文選擇凈現值(NPV)作為效用函數，通過壽命內預期收入減去壽命內預期成本來計算。具體來說，預期成本來自初始投資、運營和維護成本以及電力不足的補償成本，另一方面，預期收入主要來自電力銷售收入，其表達式為
式中，圖片為t時電網出售電價，Pg(t)>0時，表示從電網補充功率；PES(t)為t時儲能系統的充電功率或放電功率。
2.2 約束條件
根據第1.2節中的系統模型，其優化過程應包括以下約束。

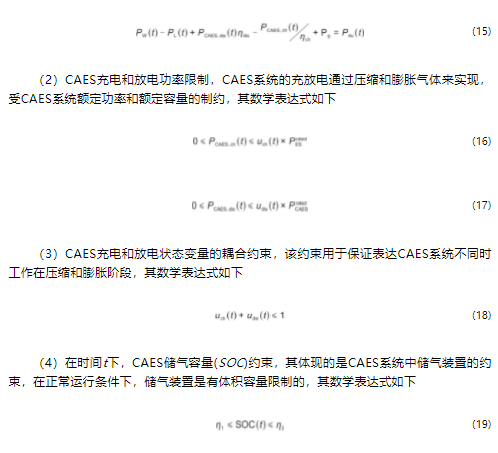

（1）系統功率平衡約束，其是優化容量配置策略時一個重要的因素?？紤]到需要協調風力發電廠，CAES系統，負荷需求中心以及電網等單元間的關系，以實現適宜的能量轉換和傳輸，故需要在規劃的時間間隔內完成電力負荷平衡，其數學表達式如下
式中，Pdu(t)為CAES系統充滿電時丟棄的風電功率；uch(t)為CAES的充電狀態變量，1表示充電，否則為0；udis(t)為CAES的放電狀態變量，放電時為1，否則為0；η1和η2為儲氣罐容量的下限和上限。
2.3 求解算法

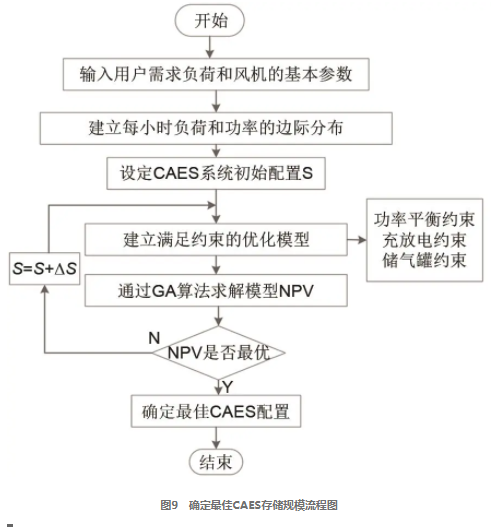

本節所提出的CAES容量優化配置模型，可以等效為單目標優化問題，采用GA算法進行求解，該算法能夠有效應用于非線性和離散的各類實際問題。算法流程圖如圖9所示，該程序使用MATLAB r2018b進行編碼，采用GA算法作為優化引擎，算法設定有初始種群200，交叉概率0.85，變異概率0.2，并在2.5 GHz intel Core i5-7300HQ CPU和8 GB RAM的筆記本電腦上執行。
3 仿真結果分析
3.1 仿真參數設定

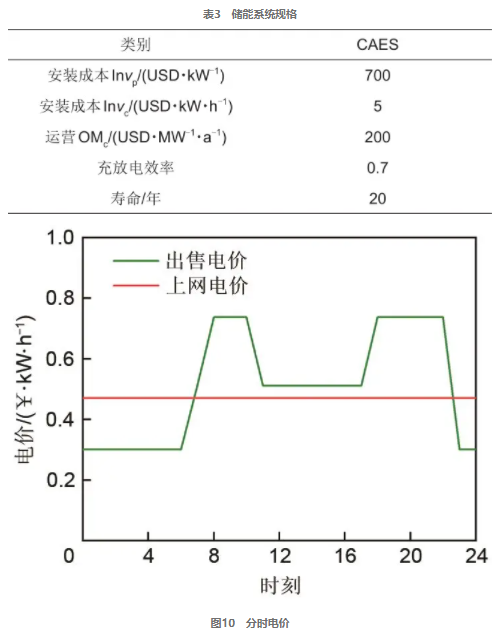

為了驗證該模型的準確性和可靠性，可以利用表3所示參數進行CAES容量配置。其參數如下，投資利率8%，有效壽命內年均工作200天，儲氣罐初始儲量50%，容量范圍限制在10%～90%，CAES系統的圖片和圖片設定為離散值，在[0,12 MW·h]和[0,12 MW]的范圍內以步進0.5 MW·h和0.5 MW進行尋優，以配置CAES系統最佳存儲規模。電網電價執行山西省分時雙重計價如圖10所示。
3.2 仿真場景設定

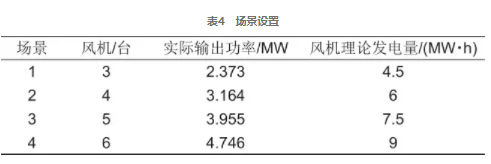

考慮到風電場裝配的FD70b風力渦輪機每小時平均輸出功率僅為791 kW，而工廠負荷需求已達到每小時3241 kW，故需要維持風電場每時有適宜數量的風力發電機組正常運行，才可保證系統間的電力平衡。鑒于上述原因，逐時分析風機規模對系統運行經濟性的影響，確定合理的風機調度策略是具有可行性的。因此，設置多種場景對比選取適宜風電場的風機規模，其場景設置見表4。
3.3 多場景運行下經濟性對比分析

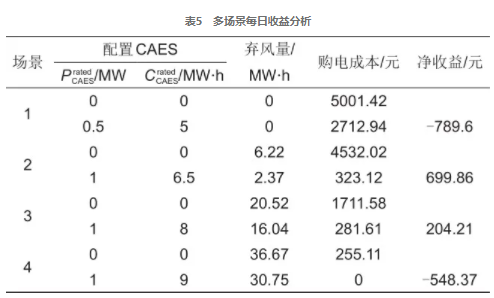

不同數量風機作用下，風電耦合CAES系統經濟效益變化情況，見表5。無CAES系統時，隨著風機數量的增加風電場棄風量逐漸升高，購電成本逐漸減少；配置CAES系統后，同數量風機作用下，有效減少了系統購電成本和風電場棄風量。但需要注意的是，只有合理配置風機數量才能實現整個系統的獲利。如場景1，每小時風電場實際輸出功率僅為2.373 MW遠遠不能滿足用戶需求，出于彌補電力不足造成了高額的購電成本；場景2下，4臺風機運行的風電場每小時實際輸出功率為3.164 MW接近于工廠負荷需求3.241 MW，在CAES系統作用下棄風量減少3.84 MW·h，節約購電成本4208.9元；場景3和4下，由于風電場風機運行數量增多，使得系統運行和投資成本上升，出現了經濟效益下滑的現象。綜上，針對負荷需求變化的工廠用戶，確定合理的風電場風機運行策略，配置適宜的CAES容量存儲規?？捎行嵘到y(tǒng)的經濟效益。在本研究中，針對典型小時負荷需求為3241 kW的用戶，采用場景2的配置是可行的，下一節則進一步分析圖片和圖片作為優化變量對系統經濟性的影響。
3.4 最優調度的結果
在本研究中，CAES系統中供給用戶側能量為正，其余為負，即放電功率為正充電功率為負，每日電力調度情況見圖11。0:00—4:00，20:00—24:00是夜間風力較大，同時考慮到該時段正處于電網電價峰谷階段進行多余風力的存儲更具有經濟價值，故CAES系統以充電為主；11:00—19:00風力輸出不能完全滿足負荷需求，受限于電網出售電價較高，該部分負荷需求主要以CAES系統放電來滿足；從12:00開始，電網售電價格出現回落，其增加了電網購電的優勢。如上所述，在雙重電價影響下，CAES系統可以自由的執行多余風力的存儲和負荷需求的轉移，當優化模型評估其利益有損失時會增加儲能的釋放。

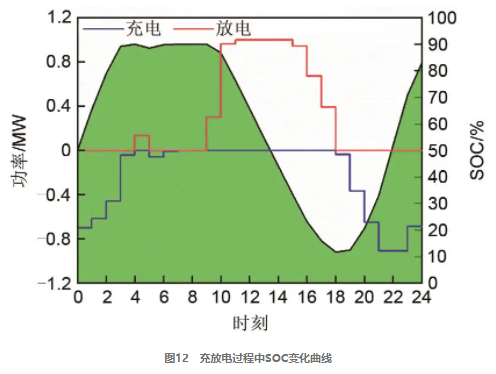

在該優化模型下，風電耦合CAES系統運行1天時儲氣罐內能量變化，見圖12。充電階段，在0:00—5:00內功率由0.70 MW階梯下降到了0.04 MW，儲氣罐儲氣容量由50%上升到90%，這個階段共充電約1.78 MW·h；放電階段，在9:00—18:00內系統放電，放電功率在0～1 MW范圍變化，儲氣容量由峰值90%階梯下降到11.71%。風電耦合CAES系統運行24 h后，儲氣罐存儲容量達到了82.90%處于限定范圍內，確保了儲能系統周期性、可重復利用的功用，驗證了優化模型的可靠性。
CAES系統存儲規模配置過程見圖13。該過程嚴格執行2.3節的求解算法，在系統額定功率和額定容量限定范圍內逐步尋優。如圖可見，隨著CAES容量的增加，系統總收益先增加后減小，仿真結果顯示在A點達到峰值，該點處圖片=1 MW、圖片=6.5 MW·h，其日最大凈利潤為699.86元。出現上述變化的原因是：CAES存儲規模的擴大進而造成系統投資和運行成本大幅度增長，影響了系統經濟效益。
綜上所述，該模型可有效實現風電耦合系統儲能存儲規模的配置。電力平衡優化結果如圖14所示，其是基于場景2的設定實現的。調度結果如下：0:00—4:00、20:00—24:00時間段內，在滿足用戶負荷需求后出現了多余風力，故通過CAES系統進行存儲以減少能量的浪費；6:00后，CAES系統儲氣罐已達滿負荷狀態，其需要在優化策略下進行適宜調節，故出現棄風量增大現象；10:00開始，風力減弱，此時由風力發電、壓縮空氣儲能、電網協同運行，為用電用戶供電。
4 結論
為改善風力發電波動性及用戶需求不確定性等問題，本文建立了以最大凈收益為目標的優化模型，并采用遺傳算法求解了CAES系統最佳存儲規模，實現了電力和風力間的生產、分配、存儲和轉換。同時，利用所建立的模型對多場景運行案例進行仿真驗證，得到如下結論。
（1）風電場風機運行數量影響風電耦合系統的經濟效益，下降時會造成高額的購電成本，上升時會增大風電場棄風量使儲能系統投資成本上升，綜合分析結果，本文選定4臺風機為經濟效益最佳數量。
（2）配置額定功率1 MW、額定容量6.5 MW·h的CAES系統可滿足典型小時負荷功率3.241 MW工廠用戶的電力需求，可有效減少棄風量3.84 MW·h、節約購電成本4208.9元、實現日最大凈收益699.86元。
本研究為改善風力和負荷需求不確定性提出了一種CAES系統規模優化配置新方法，為電力調度合理化提供一種新的思路。
