本文亮點：1.本文針對慣量飛輪和高速飛輪組成的混合飛輪陣列參與電網慣性響應與一次調頻的復雜控制問題，提出了基于慣性控制和下垂控制的協同控制策略，該策略在慣性響應階段可以有效減緩電網頻率的跌落； 2.本文提出了慣性響應與一次調頻分別調節的控制策略，該策略縮短了電網頻率在一次調頻階段的恢復時間；兩種策略在慣性響應和一次調頻階段各有優勢。
摘 要 本文針對慣量飛輪和高速飛輪組成的混合飛輪陣列參與電網慣性響應與一次調頻的復雜控制問題，首先介紹了慣量飛輪和高速飛輪儲能的概念、慣量飛輪陣列與高速飛輪陣列參與電網慣性響應和一次調頻的架構及其工作機理，其次建立了飛輪儲能系統數學模型及其控制模型，然后提出了慣量飛輪和高速飛輪陣列參與電網慣性響應和一次調頻的基于慣性控制和下垂控制的協同控制策略、慣性響應與一次調頻分別調節控制策略。通過仿真將兩種控制策略的調頻效果從電網頻率變化量、頻率變化率和恢復時間等方面進行對比，仿真結果驗證了兩種策略的正確性和可行性，它們在慣性響應和一次調頻階段各有優勢。
關鍵詞 飛輪儲能；慣量飛輪；慣性響應；一次調頻；下垂控制；慣性控制
面對全球氣候變暖等環境問題，我國于2020年提出了碳達峰與碳中和的“雙碳”目標。對于能源系統而言，要想實現“雙碳”目標，就要逐漸由傳統能源為主向新能源為主的方向轉型。隨著新能源在電網中的大規模接入，電力系統呈現出明顯的電力電子化特征。新型電力系統中的旋轉備用容量和轉動慣量不斷下降，電網一次、二次調頻次數顯著增加，對電力系統的頻率穩定和安全運行帶來了嚴峻挑戰。儲能參與電網調頻具有快速、精確的功率響應能力，可提高電力系統的安全性。在眾多儲能形式中，飛輪儲能可為電網系統提供慣量支撐和一、二次調頻控制能力。傳統的高速飛輪儲能系統主要是通過電力電子變換器并入電網，為電網提供一、二次調頻控制和虛擬慣量支撐，簡稱為“高速飛輪”；而新型慣量飛輪電機定子直接接入電網，具備直接機械慣量支撐能力，兼具一次調頻、無功補償?shù)裙δ?，簡稱為“慣量飛輪”。
目前對飛輪儲能參與電網調頻的研究主要包括慣性響應和一次調頻兩個方面。文獻[5]提出使用的慣量飛輪電機為雙饋異步電機，其慣量較大，在參與電網調節時可以減小電網頻率波動時的最大頻差。文獻[7]使用一種簡易感應電機模型，研究其慣量對電網頻率動態的影響，這種模型廣泛用于分析小型孤立電力系統的頻率穩定性，但沒有分析異步電機其他因素對頻率的影響。文獻[8]提出了使用下垂控制和慣性控制的綜合控制方法進行頻率調節，驗證了一次調頻模糊控制方法的優越性。文獻[9]設計了基于飛輪儲能特性的變流器控制策略，分析了飛輪儲能對燃煤機組調頻能力的影響，文章研究的飛輪電機僅為永磁同步電機。文獻[10]提出了基于調制比控制的慣量飛輪電機控制方法，該方法使用直流母線電壓外環計算得到調制比，使用初始定子頻率經過降頻曲線獲得當前定子頻率來計算載波比進而生成SPWM波，這種方案不受電機參數影響且不需要測量電流和轉速，但這種方法中的降頻曲線需要根據多次實驗確定，測定過程較為復雜。
針對以上問題，本文介紹了慣量飛輪和高速飛輪儲能系統的結構、調頻原理和數學模型，提出了基于慣性控制和下垂控制的協同控制策略、慣性響應與一次調頻分別調節的控制策略，通過仿真對比相同場景下兩種策略的調頻效果，證明了兩種控制策略在電網慣性響應和一次調頻階段各有優勢。
1 飛輪儲能系統結構及調頻原理
1.1 飛輪儲能系統結構
飛輪儲能陣列中的每個單元主要由飛輪本體、飛輪電機、濾波器、直流母線和背靠背變換器等組成，兩種飛輪系統的拓撲結構分別如圖1和圖2所示。其中高速飛輪儲能系統的電機使用三相永磁同步電機，慣量飛輪儲能系統的電機使用雙饋異步電機。兩種系統的不同點在于，永磁同步電機的定子要經過機側濾波器濾除機側高次諧波，再連接到機側變換器，機側變換器通過直流母線連接到網側變換器，再經過網側濾波器并網；而雙饋異步電機的定子采用直接并網的方式，轉子則是通過背靠背變換器進行并網。

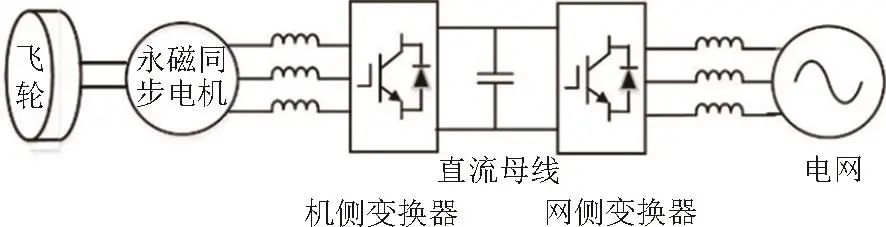

圖1 高速飛輪儲能系統拓撲結構圖
圖2 慣量飛輪儲能系統拓撲結構圖
飛輪儲能系統包括高速飛輪陣列和慣量飛輪陣列，飛輪陣列采用直流母線并聯的方式，其拓撲結構圖如圖3所示。慣量飛輪單元的轉子部分和高速飛輪單元在機側采用多臺機側DC/AC變換器在直流側并聯構成高速飛輪陣列和慣量飛輪陣列，兩種陣列再經過網側AC/DC變換器并入電網，慣量飛輪陣列中的定子部分則是直接并網。
圖3 飛輪儲能陣列拓撲結構圖
1.2 電網慣性響應與一次調頻原理
當電力系統出現頻率波動時，調頻系統會通過有功出力參與電網調頻，其過程可以分為慣性響應、一次調頻和二次調頻，本文主要關注慣性響應和一次調頻過程。以負荷突增導致電網頻率出現下降為例，典型的電網頻率調節過程如圖4所示。
圖4 典型的電網頻率調節過程
（1）慣性響應階段
圖4中t0~t1時段為電網的慣性響應過程，持續時間為幾秒。下文推導飛輪轉子轉速和慣量支撐功率的關系。
目前常用慣性時間常數來衡量飛輪電機的慣性，其大小為電機在額定機械角速度下的轉子動能與電機容量之比，物理意義為在額定轉矩作用下，把轉子從靜止狀態加速到額定機械角速度所需要的時間。慣性時間常數的表達式如式(1)所示：
式中，J為飛輪轉子的轉動慣量，kg?m2；ωn為飛輪電機的額定機械角速度，rad/s；Sn為飛輪儲能的額定容量，W。
慣量飛輪電機和高速飛輪電機都具有慣性時間常數。慣量飛輪定子繞組直接并網，為電網提供直接的機械轉動慣量；高速飛輪通過電力電子變換器并網，為電網提供的是等效虛擬轉動慣量。假設電網頻率受到擾動后一段時間內的變化量為Δf，高速飛輪的機械角速度由ω變?yōu)棣?Δω，則在這段時間內高速飛輪參與調頻的能量可以用式(2)表示：
2 飛輪儲能系統數學模型
2.1 電網頻率響應模型
首先對電網的頻率響應特性進行建模，采用傳統的電網頻率響應SFR模型。由于慣性響應和一次調頻所用的時間較短，均為秒級，所以忽略SFR模型中關于發電機組中的調速器和原動機部分的建模，則電網頻率響應模型如圖5所示。
圖5 電網頻率響應模型
根據圖5的電網頻率響應模型，可以確定電網的頻率響應傳遞函數表達式如式(7)所示：
2.2 飛輪電機的控制模型
圖6 永磁同步電機矢量控制框圖
慣量飛輪采用的雙饋異步電機在dq坐標系下的數學模型如下。
從上式可以發現，轉子電流和定子輸出功率的關系可以近似為：有功功率只和iqr有關，無功功率只和idr有關。本文研究的飛輪陣列中的雙饋異步電機也使用雙閉環控制策略，外環為功率環或轉速環，內環為電流環，控制框圖如圖7所示。

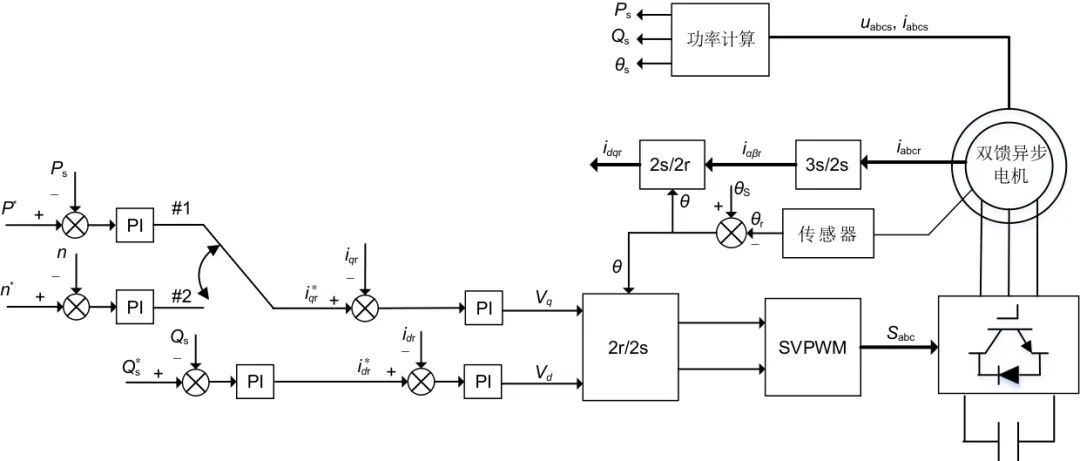

圖7 雙饋異步電機矢量控制框圖
3 飛輪儲能系統參與電網慣性響應和一次調頻控制策略
3.1 基于慣性控制和下垂控制的協同控制策略
針對高速飛輪和慣量飛輪共同參與電網慣量支撐和一次調頻控制，提出了基于慣性控制和下垂控制的飛輪陣列參與電網慣性響應和一次調頻的協同控制策略。其中，慣量飛輪使用慣性控制策略，在慣性響應階段為電網提供直接的機械慣量，在一次調頻階段為電網提供有功功率支撐；高速飛輪使用下垂控制策略，在慣性響應階段為電網提供虛擬慣量，在一次調頻階段為電網提供有功功率支撐；混合飛輪陣列采用等功率分配的協同控制策略。
在該策略中，慣量飛輪陣列的慣性控制方法為使有功功率和電網頻率的變化率成正比，該陣列的有功功率參考值如式(13)所示：
式中，為兩種飛輪陣列的總有功功率參考值，W；為下垂系數。
兩種飛輪陣列的功率分配采用等功率控制策略，其控制目標是使一個飛輪陣列中各個飛輪輸出相同的有功功率。在計算高速飛輪陣列或慣量飛輪陣列的有功功率參考值后，將該參考值平均分給每臺高速飛輪或慣量飛輪，通過每臺飛輪的功率外環、電流內環的矢量控制策略，控制飛輪在調頻過程中的出力。因此，基于慣性控制和下垂控制的混合飛輪儲能陣列參與電網慣性響應和一次調頻的協同控制策略如圖8所示。

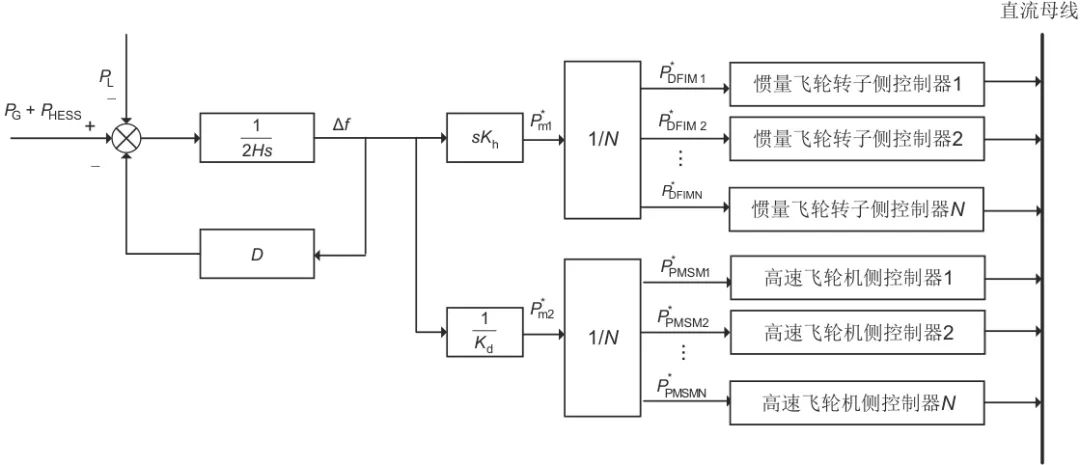

圖8 基于慣性控制和下垂控制的混合飛輪陣列參與電網慣性響應和一次調頻的協同控制框圖
該基于慣性控制和下垂控制的協同控制策略的優點是充分利用了兩種飛輪的有功出力，在慣性響應階段為電網同時提供機械慣量和虛擬慣量，有效減緩電網頻率的跌落速度；不足是在一次調頻階段，電網頻率由最低點逐漸恢復到穩定的過程中，慣量飛輪依然根據頻率變化率使用慣性控制為電網提供慣量支撐來阻礙電網頻率的變化，導致電網頻率恢復穩定的速度變慢。
3.2 慣性響應與一次調頻分別調節的控制策略
類似基于慣性控制和下垂控制的飛輪陣列參與電網慣性響應和一次調頻的協同控制策略，本文提出了慣量飛輪和高速飛輪陣列分別參與電網慣性響應和一次調頻的控制策略。該策略根據電網頻率波動過程，將慣量飛輪和高速飛輪分別用于兩個階段：慣性響應階段僅由慣量飛輪參與，一次調頻階段僅由高速飛輪參與。根據1.2節對電網調頻原理的分析，引入電網頻率的狀態參數來判斷電網狀態，如式(15)所示。當=1時，表示慣性響應階段，電網頻率處于惡化狀態；當=0時，表示一次調頻階段，電網頻率處于恢復狀態。式(15)中，f為電網頻率，Hz。
在慣性響應階段，慣量飛輪出力提供直接的機械慣量支撐以減緩電網頻率的惡化速度。為了使慣量飛輪達到更好的調頻性能，其功率控制使用慣性控制和下垂控制結合的方法，有功功率指令的表達式如式(16)所示：
此時慣量飛輪可以同時為電網提供慣性和阻尼，飛輪陣列的功率分配采用等功率控制方法，可以得到慣量飛輪參與電網慣性響應的控制框圖，如圖9所示。
圖9 慣量飛輪參與電網慣性響應的控制框圖
（2）一次調頻控制策略
在一次調頻階段，慣量飛輪陣列退出，高速飛輪參與電網調頻。高速飛輪的有功功率使用下垂控制策略，相比于慣量飛輪，其接入電網后電網系統慣性更小，能夠加快電網頻率的恢復速度。使用下垂控制時高速飛輪的有功功率指令的表達式如式(17)所示：
飛輪陣列的功率分配依然采用等功率控制方法，于是可以得到高速飛輪陣列參與電網一次調頻的控制框圖，如圖10所示。

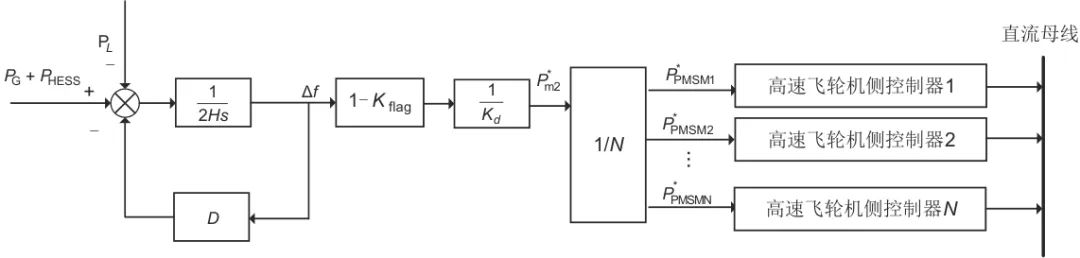

圖10 高速飛輪參與電網一次調頻的控制框圖
該調頻策略相比3.1部分基于慣性響應和下垂控制的協同控制策略，其優點在于通過讓慣量飛輪陣列在一次調頻階段退出的方式，來去掉飛輪陣列功率中根據電網頻率變化率進行出力的慣性控制部分，減小了電網系統慣性，加快電網頻率在一次調頻階段的恢復速度；但是其在慣性響應階段沒有高速飛輪為電網提供虛擬慣量，而僅有慣量飛輪提供的機械慣量，因此在該階段電網頻率的跌落幅度會略大于使用基于慣性響應和下垂控制的協同控制策略時的電網頻率。
4 仿真及結果驗證
為了驗證本文提出的兩種飛輪陣列參與電網慣性響應和一次調頻控制策略的效果，將基于慣性控制和下垂控制的協同控制策略、慣性響應與一次調頻分別調節的控制策略進行對比仿真。高速飛輪和慣量飛輪的參數分別如表1和表2所示，仿真初始設定的電網容量和飛輪陣列容量等參數如表3所示。仿真在2 s時刻給定10 MW的負荷階躍突增使電網頻率發生跌落，仿真總時長為20 s，觀察對比兩種控制策略下的電網頻率和電網頻率變化率，比較兩種控制策略的調頻效果。在本場景中用來比較調頻效果的技術指標為最大頻率變化量、最大頻率變化率和恢復時間。

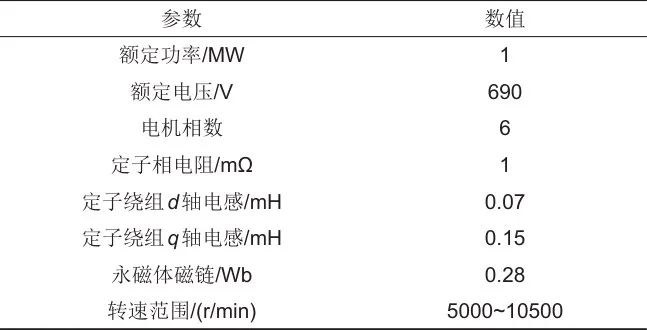

表1 高速飛輪電機參數

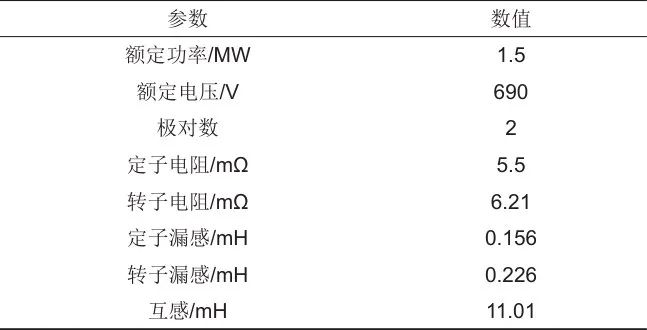

表2 慣量飛輪電機參數
表3 仿真初始參數
在上述階躍負荷擾動場景下，開展飛輪陣列參與電網慣性響應和一次調頻控制策略的仿真研究，基于慣性控制和下垂控制的協同控制策略、慣性響應與一次調頻分別調節的控制策略的電網頻率和電網頻率變化率仿真結果分別如圖11、圖12所示，兩種策略的調頻效果指標如表4所示。

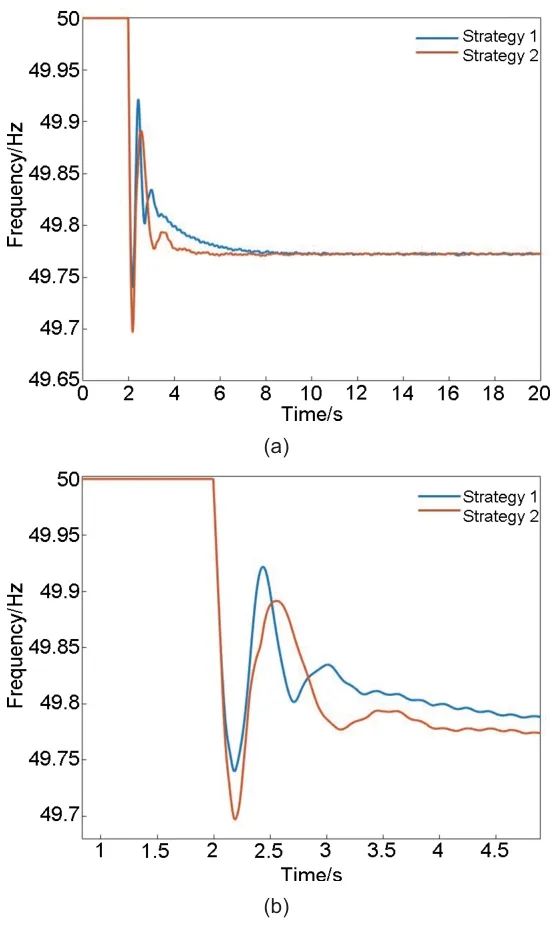

圖11 兩種控制策略下的電網頻率仿真結果

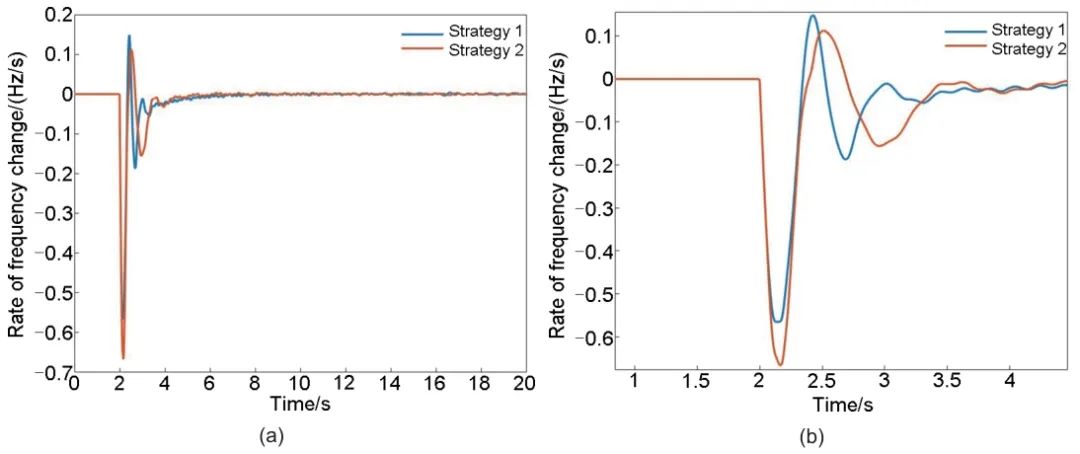

圖12 兩種控制策略下的電網頻率變化率仿真結果
表4 兩種策略的調頻效果指標
圖11為兩種控制策略下電網頻率的仿真結果及放大圖，圖12為兩種控制策略下電網頻率變化率的仿真結果及放大圖，兩圖中藍色曲線均對應基于慣性控制和下垂控制的協同控制策略，橙色曲線均對應慣性響應與一次調頻分別調節的控制策略。
從圖11(b)和圖12(b)可見兩種控制策略下最大頻率變化量和最大頻率變化率的出現時間均在2.2 s左右，并且從表4可見在基于慣性控制和下垂控制的協同控制策略下，電網的最大頻率變化量絕對值為0.26 Hz，小于慣性響應與一次調頻分別調節的控制策略下的0.30 Hz；在基于慣性控制和下垂控制的協同控制策略下，電網的最大頻率變化率絕對值為0.57 Hz/s，小于慣性響應與一次調頻分別調節的控制策略下的0.66 Hz/s。這說明在基于慣性控制和下垂控制的協同控制策略下高速飛輪提供的虛擬慣量可以減緩電網頻率的跌落幅度與跌落速度，在慣性響應階段電網的調頻效果更好。
將從電網頻率出現擾動開始到電網頻率變化率穩定在0附近所用的時間稱為恢復時間。從表4可知使用慣性響應與一次調頻分別調節的控制策略恢復時間為4.5 s，而使用基于慣性控制和下垂控制的協同控制策略的恢復時間為6.9s。相比之下，慣性響應與一次調頻分別調節的控制策略在一次調頻階段有效加快了電網頻率的恢復速度，在電網一次調頻階段的調頻效果好于基于慣性控制和下垂控制的協同控制策略。
5 結論
本文研究了慣量飛輪和高速飛輪參與電網慣性響應和一次調頻的控制方法，提出了基于慣性控制和下垂控制的協同控制策略以及慣性響應與一次調頻分別調節的控制策略。通過仿真對兩種策略的慣性響應和一次調頻效果進行了對比，主要結論如下：
（1）飛輪儲能可為電網提供慣量支撐，且具備一次調頻控制能力。其中，高速飛輪通過背靠背變換器并網，在慣性響應階段為電網提供等效虛擬轉動慣量；慣量飛輪的定子直接并網，在慣性響應階段為電網提供直接的機械轉動慣量；兩種飛輪均可在一次調頻階段為電網提供有功功率支撐。
（2）本文提出慣量飛輪與高速飛輪構成的混合飛輪儲能陣列參與電網慣性響應和一次調頻的兩種控制策略。在基于慣性控制和下垂控制的協同控制策略下，飛輪陣列在慣性響應階段同時為電網提供機械慣量和虛擬慣量，可以有效減緩電網頻率的跌落幅度和速度；而慣性響應與一次調頻分別調節的控制策略減小了一次調頻階段的電網系統慣性，縮短了電網頻率在一次調頻階段的恢復時間；飛輪儲能陣列采用等功率控制的方式進行飛輪陣列中的功率指令分配。
（3）在階躍負荷擾動下對提出的兩種策略進行對比仿真，仿真結果驗證了上述兩種策略的正確性和可行性，它們在慣性響應階段和一次調頻階段各有優勢。
