中國儲能網訊：特斯拉Megapack2和Megapack2XL（后續簡稱為MP2/MP2XL）是一種交流儲能艙。MP2是MP1的更新版本，采用類似的爆燃控制系統，如壓敏通風口和火花器系統，以管理爆炸風險。MP2XL是MP2的大容量版，采用相同的核心安全技術平臺（電池、通風口、火花器系統等）。然而，MP2/MP2XL使用C廠的LFP電池，而不是MP1中使用的NMC和NCA電池。
1、MP2設計
MP2是一個完全集成的交流儲能艙，由電池模塊、電力電子設備、熱管理系統和控制系統組成，所有系統預制化安裝在一個機柜內。MP2長約7250mm、深1637mm、高2506mm，重30.5t。MP2采用模塊化設計，可以調整電池模塊的數量，以增加/減少單個MP2的存儲能量。
MP2可安裝7到19個電池模塊，2h系統最大存儲能量為2890.8kWh，3h系統最大存儲能量為2564.8kWh，4h系統的最大存儲能量為3100.8kWh。MP2中使用的LFP電池單體參數：額定容量157.2Ah、標稱電壓3.22Vdc、重量2991±60g、尺寸50.75±0.5mm*166±0.5mm*
169.3±0.5mm。每個電池模塊包含三個電池托盤：每個電池托盤包含112個電池單體，每個電池模塊包含336個電池單體，電池模塊成組方式為1P336S。

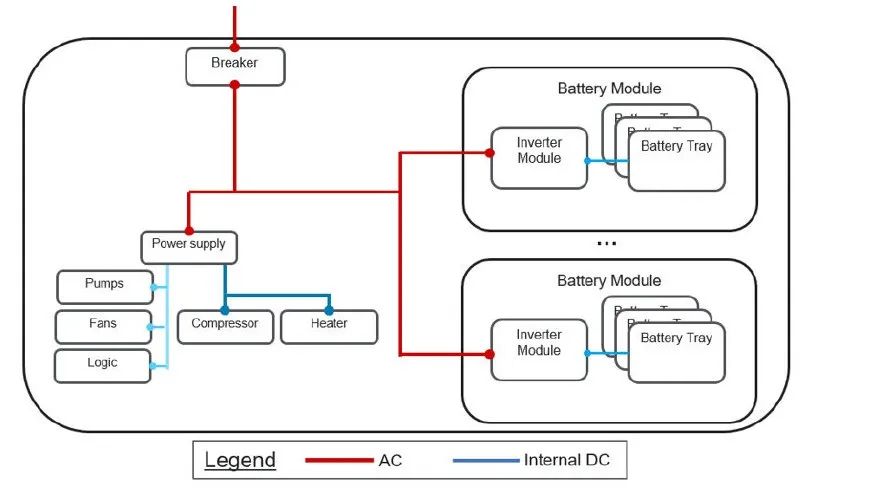

MP2內部架構圖
用戶操作隔間是一個用戶可訪問的區域，轉為操作和維護而設計，包括：主交流斷路器、狀態面板和維護人員的CAN接口、I/O接口和鑰匙鎖開關。
熱管理系統使用乙二醇和水的50：50混合物作為載冷劑、以及R134a作為制冷劑，為MP2提供合適的工作溫度。熱管理系統的部件分布在熱管理系統隔間和艙體頂部。熱管理系統包含一個液冷循環系統，該系統使載冷劑在整個電池模塊和電力電子設備中循環，以保持最佳工作溫度。熱管理系統自主工作，不需要用戶反饋或調整溫度設置。散熱部件位于電池艙頂部，提供通風空間，包含蒸發器和冷凝器。液冷系統使用約360L乙二醇水溶液、冷卻系統使用約7.6kg R134a。
2、MP2XL設計
MP2XL是MP2的大容量版，MP2XL配備24個電池模塊，而MP2只有19個。除了更大尺寸以容納更多的電池模塊，MP2XL的設計幾乎與MP2相同。MP2XL使用與MP2完全相同的電池單體、電池模塊和電力電子設備（即內部所有組件相同）。MP2XL與MP2一樣，由電池模塊、電力電子設備、熱管理系統和控制系統組成，所有系統預制化安裝在機柜內，機柜尺寸為長8800mm、深1650mm、高2785mm，重38.1t。MP2XL與MP2之間的其他細微差異包括：
MP2XL最多可安裝24個電池模塊，2h系統最大存儲能量為3854.4kWh、3h系統最大存儲能量為3847.2kWh、4h系統最大存儲能量為3916.8kWh。
熱管理系統隔間和用戶操作隔間位于機柜中間，兩側各有4個電池模塊隔間。
液冷系統使用約400升乙二醇水溶液、冷卻系統使用約3kg R134a。
3、MP2和MP2XL的消防安全設計：
MP2/MP2XL配備了許多消防安全功能，旨在減輕電池故障的傳播或防止故障發生。
（1）爆燃控制系統
每個MP2/MP2XLa都配備了一個完整的專用防爆系統（爆燃控制）。該防爆系統由位于MP2/MP2XL頂部的多個壓敏（超壓）通風口和一個火花器系統組成；在故障期間，點燃艙內可能產生的任何可燃氣體。MP2配備了22個過壓通風口和12個火花器，而MP2XL配備了26個過壓通風口和12個火花器。艙內可燃氣體點燃產生的任何過壓將通過最近的壓敏通風口向上釋放壓力，保護MP2/MP2XL的結構完整性，防止內部任何危險的壓力積聚?；鸹ㄆ魑挥贛P2/MP2XL的不同高度，并持續運行，以確保任何角落積聚的可燃氣體都能被盡早點燃，從而限制艙內可燃氣體的濃度，并激活壓敏通風口，形成通往外部的自然通風路徑。
關于爆燃控制方法在前面一篇文章已有介紹，其中也提到了MP爆燃控制中采用的火花器。
BESS中爆燃事件的一個重要方面是，引起爆燃事件的點火是在LIB電池釋放排氣后立即發生，還是延遲點火。雖然快速點火被認為是在初始電池排氣后幾秒鐘內發生的，但延遲點火可能會在幾分鐘到幾小時后發生，具體取決于氣體積聚、通風和點火源。快速點火和延遲點火都會導致爆燃事件，但快速點火通常會導致部分爆燃，最終導致災難性較小的事件，而延遲點火往往會導致更嚴重的后果。
（2）BMS
BMS監測電池的電壓、電流、SOC等關鍵數據點，此外還提供對任何異常情況的控制和保護，每個電池模塊都配備了一個專用的BMS，一個艙級總線控制器監控所有電池模塊在的交流輸出數據。關鍵BMS參數包括電池模塊欠壓、電池組過壓/欠壓、電池模塊過熱、溫度信號丟失和電池模塊過流。如果出現任何異常情況，BMS通常會首先發出告警，然后在達到一定閾值時進行控制和保護。
（3）火災探測
除了BMS對艙內的熱傳感器進行監測外——如果檢測到異常情況，BMS可能會將該數據傳輸?shù)教厮估?4/7監控中心，并傳給相應的專家。如果項目地特定的安裝規范和標準有要求，可以選配多光譜紅外火焰探測器，以滿足火災自動探測系統的要求。
（4）現場控制器和監控
特斯拉現場控制器為用戶提供單點接口，以控制和監控整個儲能現場。該控制器承載了控制算法，規定了儲能單元的充放電功能，采集實時數據，并根據實時數據優化下發給每個艙的指令。
MP2/MP2XL由特斯拉24/7運營中心提供技術支持，該中心旨在為全球儲能產品提供支持。MP2/MP2XL與本地運營中心配合使用，具有全天候遠程監控、診斷和故障排除功能。在緊急情況下，該中心的專家可以獲得這些信息，以通知應急響應人員。
（5）滅火系統
NFPA855和IFC第12章都要求在某些安裝條件下為電池儲能系統提供滅火系統。然而，這些滅火系統通常需要用于房間、建筑物內的區域以及安裝在室外的步入式設備。
MP2/MP2XL采用非步入式設計，維護人員無需進入艙體。因此，不會考慮將MP2/MP2XL視為安裝規范和標準涉及的建構筑物或“步入式設備”。
MP2/MP2XL不依賴于任何外部或內部滅火來限制熱失控。第三方機構測試和火災建模表明，MP2/MP2XL的被動結構設計在大規?；馃陂g提供了強大的熱阻，可以抵御相鄰儲能艙的沖擊。
（6）電氣故障保護設備
MP2/MP2XL配備了多級被動和主動電氣保護。電池模塊級別，以一次性熔絲形式為每個電池模塊提供過流保護，在發生異常運行狀況時中斷電池模塊中的過電流。PCS模塊安裝在每個電池模塊上，其直流側配備快速熔絲，以提供直流保護，用于電池模塊的被動或主動隔離；PCS交流側配備專用交流接觸器和交流熔絲，以防止PCS發生異常電氣狀況。此外，MP2/MP2XL配備了直流接地故障檢測系統和帶接地故障保護功能的交流斷路器，用于配電系統保護。
4、MP2和MP2XL對比表格
上文提到MP2和MP2XL提到的存儲能量為交流側能量。借此再引申一下，從去年至今，國內交流儲能艙存儲能量從5到6.X、甚至12.5MWh，但該值為直流側標稱能量值。根據國內今年以來各家鼓吹最小超配的6.25或12.5，無非是根據儲能分區50MWh分解出來的單艙標稱能量值，未見各家對執行24版36547 的考慮。
