電力市場鏈的銜接
傳統上，電力市場可分為五個部分：
1. 燃料或能源
用來發電的資源包括非可再生能源如煤炭、石油、天然氣和核能使
用鈾，以及如太陽能、水能、風能和氫氣等可再生資源。
2．發電
目前，工業化國家產生的電力大部分來自于大型的集中設施。這些產家具有良好的經濟規模效應，但通常電力通過長途傳輸，對環境產生不利影響。電能質量也會受到影響。分布式發電是另一種方法。定義為發電廠靠近電力使用的地方，它減少了輸電過程中的能量損失。采用先進的電池技術，公共事業公司目前可以在變電站裝置大容量的蓄電池 –在幾個小時內就有存儲幾個兆瓦的能力。
3．輸電
電力傳輸是大量的電能傳輸。典型的輸電網連接發電設施和居民區附近的多個變電站。網格互連發電機和負荷并在一般情況下能提供多條路徑。電力傳輸允許遙遠的能源連接到消費者居住的人口集中地。
在網絡上點與點之間有多條線路 - 冗余路徑 – 可以讓能量根據傳輸途徑的經濟學和電力的成本通過種種途徑從任何電廠傳輸?shù)饺魏呜?fù)荷中心。電力在變電站離開輸電網，那里的變壓器可以把電壓降低到一個較低的水平，以便分配給商業和住宅用戶使用。
4． 分配
現代分配系統作為主回路開始離開分站和作為輔助服務結束進入客戶的電表。如上所述，分布式發電可以減少必須建造的電源線規模和數量。對于那些住在離配電系統很遠地區的許多人來說將配電線路延伸燃料、發電、輸電、分配和交付之后，儲能做為第六因素在市場鏈中起很重要的作用。到每個結構是非常昂貴的 - 分布式發電往往是最好的和唯一的選擇。
5．交付
交付最終用戶（客戶）和當?shù)氐墓彩聵I(yè)公司相互之間的聯系。電力服務定價依據是公共事業的費用。用戶是按用電量的多少（通常是一個固定電費價格）收取的?，F(xiàn)行制度缺乏的是一個雙向的信息流動。公用事業知道什么時候用電將最昂貴，反過來什么時候用電最便宜，但沒有把這方面的信息給予客戶的簡單途徑。而且，由于電力價格可以按天、小時、甚至
分鐘波動，星期一下午的信息到星期五上午就沒有用處了。那么，能量存儲怎么連接到該價值鏈中？很多專家認為，存儲是電力市場第六個重要組成部分。存儲的容量將提高電力供應的可靠性，提高現有發電和輸電設施的效率，減少新的和現有設施的投資。在他的能量存儲書中，理查德?巴克斯特說，“能量存儲技術突破電力生產之間的聯系和需求，允許存儲電力供以后使用。

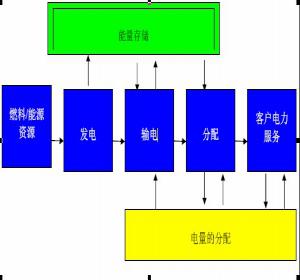

電力市場鏈與儲能
儲能有助于同步的能源供應和需求?？蛻粢院侠淼膬r(jià)格得到他們希望、需要的電力- 而公用事業可以更容易預測用電量，減少自己的成本和增加利潤的可能性。由于自然環境而引起的能源來源波動也可以成功地整合到這網絡。
電力公共事業產業所面臨的挑戰
電力公共事業產業主要面臨5大挑戰：
1. 波動性（指能源供應和價格）電力短缺和過剩造成價格和可用性大幅波動。在大量需要電力的時候，成本高峰期的電廠必須按照相應的高燃料成本，常常是天然氣，周期性地開啟和關閉發電設備。而電力需求低的時候，發電廠必須繼續運行，往往比他們的最大發電能量小的多。
2． 發電設備的低使用率
由于電網的運行與一個大型的及時電力生產和傳輸系統非常相似，傳輸和分配系統必須調整以適應最大或“高峰期”，而不是一個經計算的平均值。這保證了電力設施會被充分利用。據
專家估計，高峰負荷一年只出現400小時。而滿足高峰需求所需的資本投資往往是最昂貴的建設。
3. “臟”電
政府間氣候變化專門委員會(IPCC)一份報告已經明確地指出，在過去50年間所發生的全球氣候變暖是由人類活動引起的溫室氣體（GHGs），如二氧化碳（CO2）、甲烷（CH4）和一氧化二氮（N2O）濃度升高造成的。4 發電是世界上溫室氣體最大的排放源。
沒有單一的技術可以實現碳減排目標。通過提高整體系統的效率和與能量存儲結合的再生資源使用，業界專業人士可以對未來的碳排放限制做出計劃并作出反應。
4．輸電阻塞
電力傳輸系統是一個實時的平衡系統。隨著電力從發電廠流向最終用戶，輸電網上的情況總是在變化。荷載打開和關閉、中斷發生、整個網絡的電力批發在轉移。為了抵消這些變化，公用事業時時刻刻啟動或關閉發電系統，以便遵循負載以應付需求。電力需求的增加導致更多的擠塞情況，要求公用事業單位增加對穩定設備的投資。而這些全球性電力需求只會繼續上升。
5．安全
基于全國和全世界事件基礎上的經濟安全因素困擾著電力行業。全球的燃料供應降低、對不穩定的國家供應依賴和燃料成本的上升使許多國家出現了的問題比獲得的答案多的多。供電
網局部的問題可以在幾秒鐘內蔓延。缺乏備份系統使意外的中斷有更多的機會發生。當能量存儲技術與當前的公用事業實施做法結合在一起的時候可以減少這些問題所造成的每一個威脅。供應短缺的時候有可用的電源和供應過量的時候能夠吸收和存儲可以讓價格和實際供應的高峰期變得平緩。更多地利用現有資產將促進私人投資，反過來會提高質量和電源供應?？稍偕茉磁c溫室氣體的生產做斗爭并滿足對碳的限制。分布式發電可以通過使用可再生能源減少對全球燃料供應的依賴和在電力使用的地方找到發電燃料解決擠塞和安全方面二個問題。
9個對電網最有前途的儲能技術
根據公共事業的應用，存儲技術一般分為三大類。能源管理提供了一種將來在幾個小時內轉移能源消耗的方式。通常這被稱為負載均衡，在能源成本低、消費價格高的時候發電。橋接電源用來確保服務的連續性，尤其是從一個發電廠變化到另外一個發電廠。這些存儲應用從幾秒鐘到幾分鐘時間里在任何地方都需要。高質量的電力存儲工具時時刻刻都需要，以便保持電力的質量。
大多數存儲技術只能在一個類別中能夠提供最佳的性能。其他考慮因素包括能量密度（根據規模和重量），所有權總成本（包括設備的使用壽命、操作和維護成本）、數以百計或數以千計的充電和放電周期中得出的設備效率和循環壽命（收益率為每周期成本）。

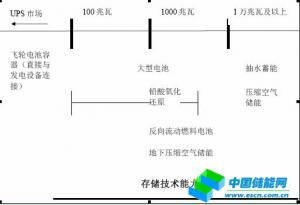

下面是各種存儲工具容量范圍的例子。
下面的存儲方法顯示最有希望、在大多數情況下已經被證明在全球各地能被應用。
壓縮空氣能量存儲（CAES），技術上考慮混合存儲/電力生產系統，使用非高峰期的電力馬達或發電機，驅動壓縮機迫使空氣進入地下蓄池，如含水層、鹽的洞穴或廢棄礦井堅硬的巖石。當電力需求達到高峰時，這個過程正好相反。那個壓縮空氣返回到地面，使用天然氣加熱和讓其高速運行，通過高壓和低壓擴展到馬達或發電機產生電力。
在傳統的燃?xì)鉁u輪機上，驅動渦輪機的空氣是壓縮的并使用天然氣加熱。壓縮空氣能量存儲技術需要更少的天然氣生產電力，因?yàn)樗褂靡驯粔嚎s的空氣。這些高峰期電廠生產相同數量的電力比常規天然氣渦輪機節省40%的天然氣。 在德國有一個290兆瓦的發電設施和在美國有110兆瓦的工廠。這兩家工廠已運作了近30年。
按傳統設計，泵力存儲有兩個海拔明顯不同的大型水庫。使用非高峰電力，水從海拔低的水庫抽到海拔高的水庫，并存儲在那里。當需要的時候，從海拔高的水庫放水帶動水輪機發電。這是最成熟的、規模最大的能量存儲，這些設施需要最佳的地理特征、大幅土地并有高昂的建筑成本和需要長期的建設時間。
抽水蓄能水電設備給企業的生產和停產提供了更大的靈活性，并對設備使用壽命沒有明顯的有害影響，而且零燃料費用，沒有溫室氣體的排放，可以在較低的最低負荷運行工作 - 通常低于額定容量的10％。這些工廠還有較高的負載變化速度，這意味著電力輸出的差異每分鐘可高達100%。6全球的抽水蓄能電站列表很長，僅在中國正在使用或在未來10年內計劃建設的就有超過50家工廠。
飛輪通過加快轉子的速度和象慣性能量一樣把能量存儲在系統里來存儲能量。通過相反過程把能量從存儲設備中釋放出來，并使用馬達發電。隨著飛輪釋放其能量，轉子速度減慢直至全部的能量被釋放。
飛輪轉子可以通過使用先進的復合材料制造出來，降低了轉子的重量及允許極高的速度。大部分的飛輪技術是為汽車和航空應用開發的。這些系統結構緊湊，具有較比電池系統更低的維護成本。電力輸送能力下降到150千瓦至1兆瓦?？萍及l(fā)展的重點是市場需要更好的電力質量和可靠性。
超高電容器是電化學存儲設備，它像普通版本的電容器一樣工作。也稱為超級電容器，它們?cè)陟o電場而不是在化學形態下存儲能量。
超高電容器可以迅速解決電力的緊張并能承受幾十萬次周期的充放電循環，而電池只能承受幾百次或幾千次。缺點是他們的價格比電池高和使用的技術不夠成熟。在電力系統，他們最有可能被做為電源不間斷供應的橋梁來使用，就像飛輪一樣。
電池以化學方式存儲能量，并使用一個封閉的能源體系。所有電池都是電化學電池。它們可以以有限的數目充電和使用。目前，電池是唯一能存儲太陽能的方式。
機遇在于使用聯合使用超高電容器和電池，發揮他們兩種技術的優勢。把超高電容器作為功率器件，把電池作為能源器件，聯合提供更有效的能量存儲，并在取代大型、昂貴的電池時候，減輕對保修問題的擔憂。
鉛酸電池是最常見的電池類型。公用事業和電力用戶在急需關鍵電力的時候把它當作備份能源來使用。通常情況下，鉛酸電池由板、鉛、35％硫酸溶液和65％水浸泡而成的氧化鉛組成。這個解決方案被稱為“電解質”，并導致化學反應，產生電子。各種其他因素也用來改變密度、硬度以及板孔隙度。
最近，兩種新型鉛酸電池已經出現。 調節閥鉛酸（閥控式鉛酸）電池是密封的，不需要用水和比普通鉛酸電池需要較少的維護。凝膠型鉛酸電池用凝膠，而不是充滿液體，使之不太可能泄漏。
流體電池的工作方式與牽頭鉛酸蓄電池一樣，但電解質存儲在外部容器，并通過電池分發棧需要。這種充電電解質外部水庫要多大就可以有多大，也可以隨便放在一個地方。有些流體電池使用兩個不同類型的電解質，分開存儲。
流體電池的電容量只受電解質水庫容量的限制。它們?yōu)殡娏W(wǎng)上的負載均衡應用提供了非常高的功率和非常的的高容量電池。鋅溴（ZnBr）流體電池在美國通常被使用。無論是鈉硫電池還是鋰離子電池被認為是先進的電池技術，但它們目前對于大型公共事業應用來說太貴了，但在制造工廠，它們被當作高電力質量和備份使用。
鈉硫（NAS）電池可以在高溫下工作，并已經被證明在極端條件下可以安全使用。在日本，這種電池被公共事業部門廣泛使用，7 這種技術在190多個站點上被使用，總量超過270兆瓦。最大的裝置是日本北部的34兆瓦、245兆瓦小時站點，用于風力發電的穩定性。
鋰離子電池在50％以上的小便攜式電子市場上被使用，它提供的運行時間是傳統電池的兩倍。估計超過$ 600/kWh的昂貴費用是目前限制大規模生成的主要原因，但一些公司正在努力降低生產成本。
再生燃料電池，也稱為氧化還原流體電池，通過兩個鹽溶液（電解質）之間的逆轉電化反應來存儲和釋放能量。無論是溴化鋅（ZnBr）還是溴化鈉（溴化）都被當作電解質使用。一個例子是熔鹽被當作太陽能集中電源熱存儲介質使用。熔鹽在大氣壓力下呈現液體狀態，是高效、低成本的解決方案。
儲能技術的4個主要益處
存儲技術作為一個整體在容量和應用上差異非常大。雖然能量存儲被形容為電力市場的一個“令人震驚的創舉”，但能量存儲被許多公共事業公司認為是微不足道的工具，但當它被接入系統的時候，可以提供增量和有利影響。當實施先進的能量存儲技術的時候，主要有四個方面的益處：
1．提高電力質量
目前，電網經營者更關心的是如何防止中斷而不是考慮電力質量。電力質量是指一整套指標，使電器及系統功能按其預定的方式運營，并不造成性能的重大浪費。9 21世紀的電力質量標準趨勢指的是提供沒有凹陷、尖峰、混亂和中斷的電力。電力質量差可導致失靈、過早故障或設備無法運行。如在醫院和緊急服務部門的關鍵應用需要高度安全。一些專家甚至預測，消費者將按不同的價格提供不同檔次質量的電力。
2． 提高穩定性和可用性
一個穩定的電網保護敏感的制造業和計算機裝備不受不可預測電壓和頻率變化的影響。經常以毫秒為計算單位，這些變化可能破壞脆弱的設備。停電和電壓過低提高了設備的停機時間和降低了工人的生產力，每年給美國造成約1500億美元的國內生產總值（GDP）損
失。存儲應用還可以以不間斷電源（UPS）的方式提供“橋梁”電力。這使消費者能夠避免短期電力中斷而造成的負面影響。
3． 資產的更高利用
在大多數行業，供應和需求幾乎同等重要。然而在電力行業，需求仍然是國王。公用事業必須提供電力之前能夠預測剛剛顯露的需求。不知道什么時候會出現用量“高峰”和高峰有多高，共同事業必須時刻保持“高峰”并隨時提供用量，雖然他們知道高峰時間不超過5％。
存儲技術在滿足需求的同時可同時提供一個經濟緩沖和安全因素。
由于電力批發價格全天各不相同，什么時候電力售出與出售了多少電力同樣重要。在非高峰期生產的電力存儲費用可以輕而易舉地被高峰時間段的價值所抵消。在新設備的新資本投資可能會被減少。
4．增強的可再生能源
象風力和太陽能這些可再生能源具有易變性和很難被預測。儲能幫助解決與可再生能源相關的問題，將有助于這些技術更快發展，達到更大的市場規模。
通過存儲來自可再生能源的電力資源，他們從低價值、計劃外的電源轉向高價值的、可靠的產品。存儲可再生能源并用合約形式釋放，使電力更有價值。離網電力系統是全球能力的一小部分，可以
通過一個更大范圍的發電來源獲得，并使之更有價值。
