概述
全國汽車標準化技術委員會電動車輛分技術委員會組織成立“電動汽車動力電池標準工作組”（以下簡稱工作組），系統開展電動汽車用動力蓄電池安全標準的制定工作。起草組進一步完善并形成標準最終送審稿來代替GB/T 31467.3-2015國家標準。
本文是針對《電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法》更新內容進行的解讀，在后續的文章中將對其中的試驗方法進行具體的介紹和試驗過程展示。
GB《電動汽車用動力蓄電池安全要求》的主要變化—匯總
試驗條件：試驗環境條件、荷電狀態
試驗項目：振動試驗、機械沖擊、模擬碰撞、擠壓、溫度沖擊、濕熱循環、海水浸泡、外部火燒、鹽霧、高海拔、過流保護、過溫保護、短路保護、過充電保護、過放電保護
1、試驗條件
試驗環境和其他條件：
修改了環境溫度的要求溫度范圍由25℃±5℃改為22℃±5℃，相對濕度由15%～90%改為相對濕度為10%～90%，大氣壓力定義為86kPa～106kPa。荷電狀態SOC由100%改為50%
儀器準確度：對測量精度的未做改變。
2、試驗項目
振動：對加載順序進行適當開放，以縮短轉換時間：建議加載順序?yàn)閦軸隨機、z軸定頻、y軸隨機、y軸定頻、x軸隨機、x軸定頻（汽車行駛方向?yàn)閤軸，另一垂直于行駛方向的水平方向?yàn)閥軸）。振動時間由21h改為12h,增加了定頻振動，根據試驗路譜，適當降低了RMS的值，刪除“應滿足最小監控單元無電壓銳變（電壓差的絕對值不大于0.15V）”。
沖擊：把25g,15ms正弦波Z軸沖擊三次修改成±z、±x、±y每個方向沖擊6次，共計36次沖擊加速度和時間按給定值進行。
模擬碰撞：根據測試對象的使用環境給臺車施加給定的脈沖修改為：對于試驗對象存在多個安裝方向（x/ y/ z）時，按照加速度大的安裝方向進行試驗。并根據試驗對象的使用環境給臺車施加規定的脈沖，并落在給定脈沖區間最大、最小容差允許范圍內。
擠壓：參考GB/T 31467.3-2015第1號修改單，將擠壓截止力由200kN修改為100kN?？紤]兼容EVS-GTR， ISO 6469-1等國際標準法規的擠壓頭形式，增加EVS-GTR三拱擠壓頭”作為可選項（兩種擠壓頭形式）。增加擠壓速度，同單體要求不大于2mm/s。考慮操作安全和實際應用可能性，明確了兩個方向的擠壓測試可分開在兩個試驗對象上執行。
溫度沖擊：電池包或系統溫度沖擊試驗最高溫度要求參照EVS-GTR、ISO 6469-1等國際標準法規，交變溫度中的高溫溫度由85℃±2℃最高溫度修改為60℃±2℃或更高溫度（如果制造商要求），其它沒有變化。
濕熱循環：電池包或系統濕熱循環試驗最高溫度要求參照EVS-GTR、ISO 6469-1等國際標準法規，交變溫度中的高溫溫度由85℃±2℃最高溫度修改為60℃±2℃或更高溫度（如果制造商要求），其它沒有變化。

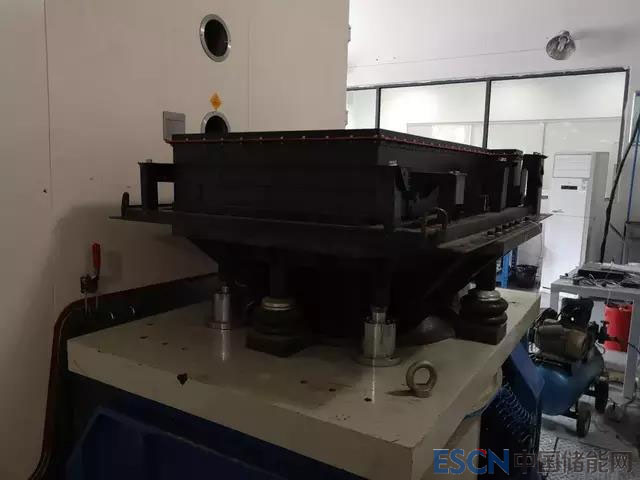

振動試驗

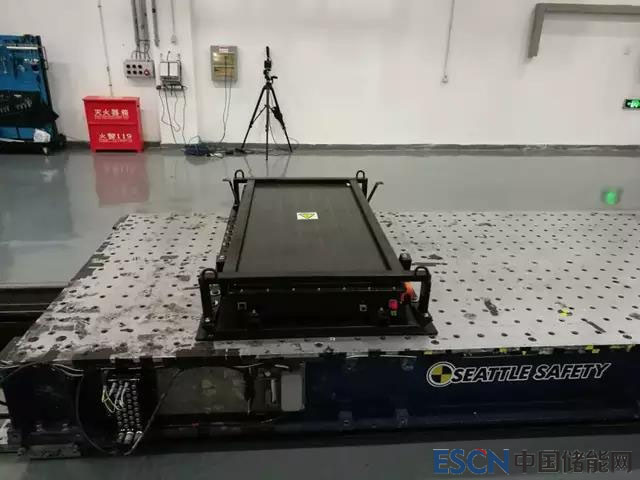

模擬碰撞試驗

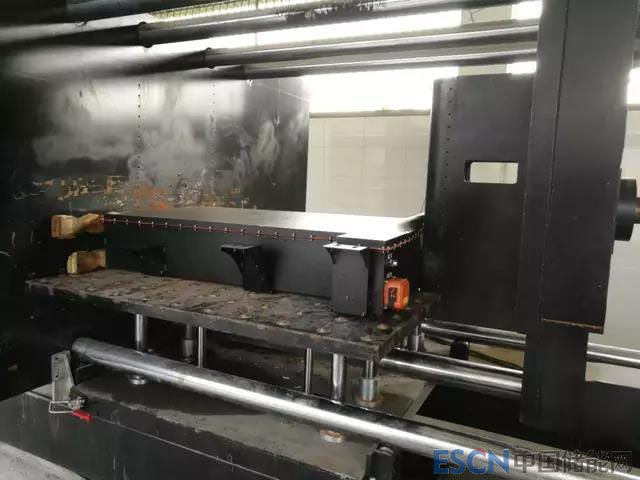

擠壓試驗

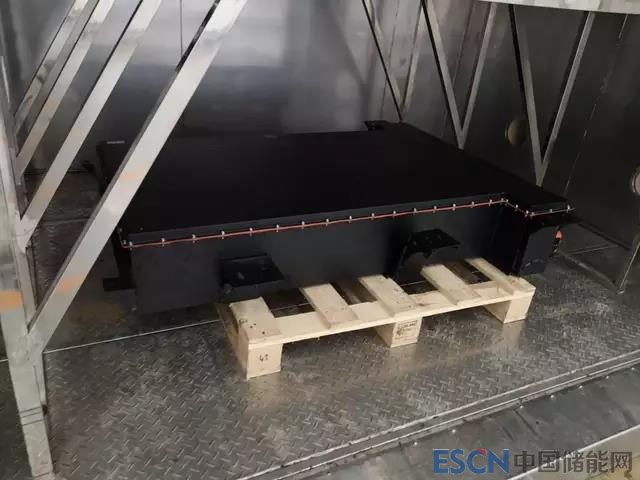

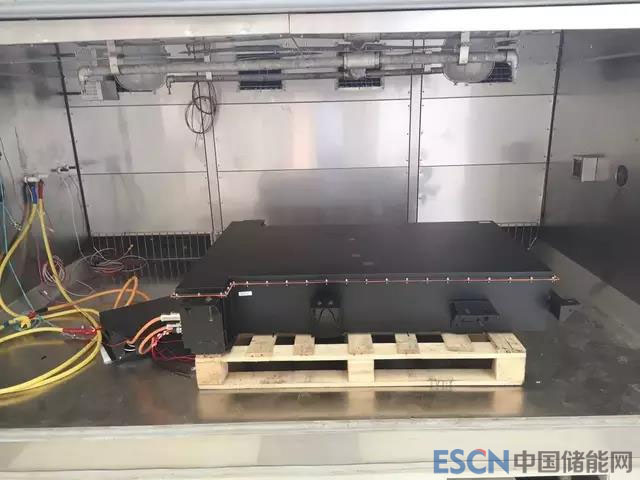

溫度沖擊和濕熱循環試驗
試驗項目（續）
浸水安全
變更點：
1、試驗方法主要參考ISO WD 6469-16th，依據“進水后，要求不起火不爆炸”及“滿足IPX7要求”兩種技術思路，可以從對應的泡鹽水2h及IPX7兩種試驗方式中選擇一種。試驗后需滿足IPX7要求，且按第二種方法測絕緣電阻值不小于100Ω/V。
2、為了保護第一救援人員的安全，將電池包取出水面，在試驗環境溫度下靜置觀察2h。
火燒
變更點：
1、試驗環境條件修改為：0℃以上，風速不大于2.5km/h（軟風）；
2、增加：對電池包或系統起到保護作用的車身結構，可以參與火燒試驗；
3、補充耐火隔板要求；
4、安全要求刪除“若有火苗，應在火源移開后2min內熄滅”，保留“不爆炸”；
5、考慮規范性，增加“試驗對象應居中放置”，刪除“或者由雙方商定”；
6、對于鎳氫電池包或系統豁免。外部火燒試驗后，應不爆炸。

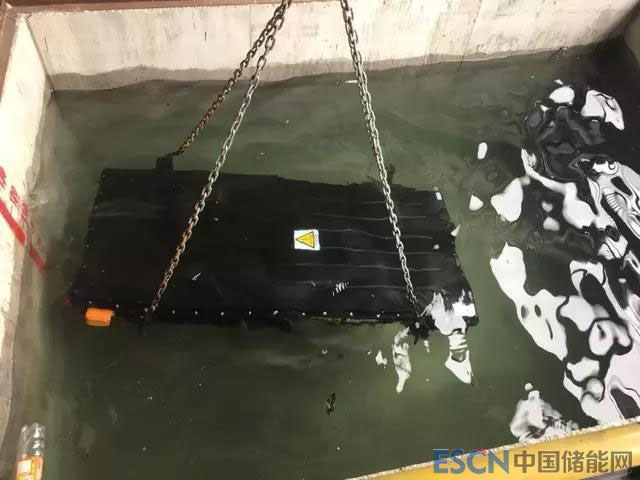

浸水安全試驗

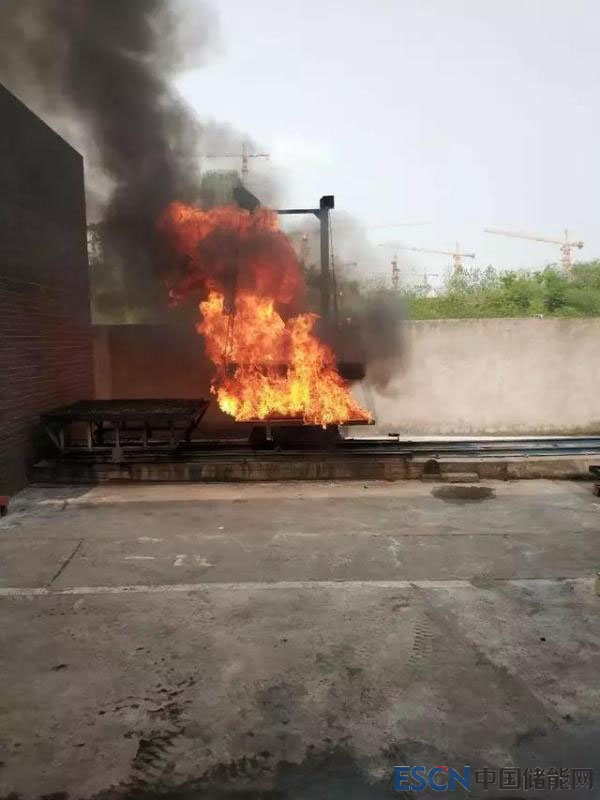

火燒試驗
試驗項目（續）
鹽霧
變更點：
1、試驗周期由28天更改為6天。
2、試驗方法參考GB/T 28046.4-2011中5.5.2。為方便理解，將工作模式3.2與工作模式1.2的具體要求明確，將工作模式3.2修改為：低壓上電監控，時間為在一個循環的第4h和第5h之間進行低壓上電監控不通電。將工作模式1.2修改為：連接線束完畢，同時，增加絕緣電阻不小于100Ω/V要求。進一步，考慮到完全放置在乘客艙、行李艙或貨艙的電池包或系統，其所處環境較為密閉，無鹽霧場景，可不進行鹽霧試驗。應無泄漏、外殼破裂、起火或爆炸現象。試驗后的絕緣電阻值不小于100Ω/V。
高海拔
主要變更點：
1、結合國內標準路況，將氣壓變化速率納入試驗方法，將表述方法調整為通過時間進行限定，結合檢測機構試驗?zāi)芰η闆r，增加：在5min內調整至試驗氣壓條件。
2、同振動試驗，安全要求刪除“無放電電流銳變、電壓異常”，將電流、電壓要求寫入試驗方法由制造商提供
3、把對測試對象進行1C(不超過400A)恒流放電更改為對試驗對象進行不小于1I3或制造商提供的最大恒流放電電流放電至截止條件。
鹽霧試驗
高海拔試驗
試驗項目（續）
過溫保護
變更點：
老標準：停止試驗的截止條件
1、超過最高溫度10℃。
2、在1h內最高溫度變化值小于4℃。
3、出現其他意外情況。
變更為：
新標準：停止試驗的截止條件
1、試驗對象自動終止或限制充電或放電。
2、試驗對象發出終止或限制充電或放電的信號。
3、試驗對象的溫度穩定，溫度變化在2h內小于4℃。
試驗結束后，應在試驗環境溫度下觀察1h。
過流保護
變更點：老標準無過流保護，考慮標準GB/T 31467.3外部短路保護試驗僅驗證了由于外部短路造成的電流過大情況，對于正常模式下的電流過大情況，沒有相應的試驗章節進行驗證。在正常充放電過程中，由于軟硬件的指令錯誤或其他一些故障有可能使得電池系統以較大電流進行充放電，如果大電流持續時間超過電池或線束的承受時間，可能造成電池系統危險的發生。在標準中系統保護章節增加了過流保護。
過充保護
變更點：老標準：停止試驗的截止條件由測試對象的最高電壓的1.2倍，SOC=130%，超過廠家規定的最高溫度5℃。試驗結束后，應在試驗環境溫度下觀察2h。更改為以下條件：
1、試驗對象自動終止充電電流。
2、試驗對象發出終止充電電流的信號。
3、當試驗對象的過充電保護控制未起作用，或者如果沒有達到所述的功能，繼續充電，使得試驗對象溫度超過電池系統制造商定義的最高工作溫度再加10℃的溫度值。
4、當充電電流未終止且試驗對象溫度低于最高工作溫度再加10℃的溫度值時，充電應持續12h。試驗結束后，應在試驗環境溫度下觀察1h。
試驗項目（續）
過放保護
變更點：老標準中過放電時間超過30分鐘。超過廠家規定的最高溫度5℃
應在試驗環境溫度下觀察1h。更改為新標準的試驗對象的溫度穩定，溫
度變化在2h內小于4℃。試驗結束后，應在試驗環境溫度下觀察1h。
外部短路保護
主要變更點：
1、短路電阻由不超過20mΩ變?yōu)椴怀^5mΩ；
2、短路10分鐘去掉；
3、試驗對象的保護功能起作用，并終止短路電流。試驗對象外殼溫度穩
定（溫度變化在2h內小于4℃）后，繼續短路至少1h。
試驗結束后，應在試驗環境溫度下觀察1h。
過溫保護試驗

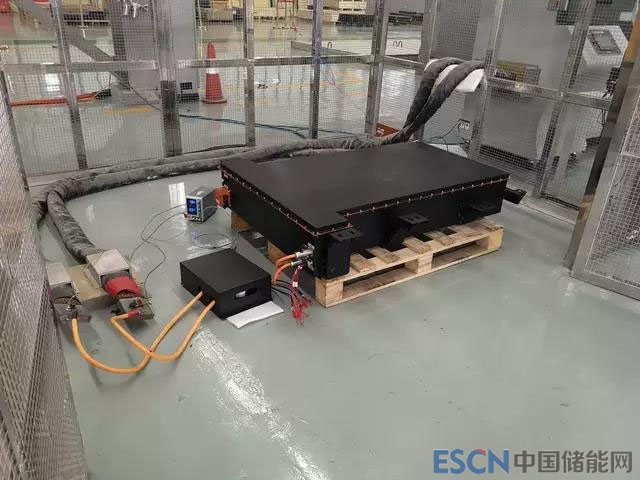

短路保護試驗
過充電保護試驗
過放電保護試驗
