中國儲能網訊:4月24-26日,由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月26日上午的“儲能電站與技術應用(四)“專場,TüV北德集團大中華區可再生能源部光伏部件項目工程師彭園園在會上分享了主題報告《德國低壓并網新標VDE-AR-N 4105:2018要求及參考測試方法分享》,以下為演講實錄:
彭園園:我首先簡單介紹一下背景。因?yàn)楝F(xiàn)在像歐洲,從我們公司的業務層面我給大家做一個數據的分析。前兩年可能我們公司在風能并網上的業務占大概80%左右,但現在業務傾斜了,因?yàn)閮?chǔ)能的發展太快,光伏的發展也很快,所以新能源板塊涉及到儲能之后,我們的風能業務占比只占了公司50%的并網,所以德國的電網針對新興的儲能市場、新興的光伏市場一改再改,全都是在去年的11月份發布的,這里面針對儲能系統的要求做了一些更新,相比之前的老標。
(PPT)這里面廠家經常用到的一些標準,EMC、IEC等等,這些大家都已經很熟悉了。
去年換版的幾個標準,都在去年的11月份做了換版。
關于低壓并網這么說的,201811月1日生效,今年的4月26日失效,這個愿景是很美好的,因?yàn)闇y(cè)試要求今年年底才能發布,中間因?yàn)榇蠹谊P(guān)于這個測試方法以及這個要求進行了多次的討論,這里面電網提出了一些不切實際的要求,得到了很多方面的反對,所以這個測試方法今年年底才會發布,4105明年才會正式的生效。
這邊跟大家講一點,你的儲能系統都屬于Type 2的類型,Type 1是以前的火力發電、燃?xì)廨啓C(jī)。
這里也提到一點,你的4105適用范圍,只適用于你系統的總?cè)萘慷ǎ∮?35千瓦才可以做4105,為什么現在很多機子都想做中壓,因?yàn)檫@個規定放著,系統容量135之后就要4100的要求去做中壓并網的測試。
這邊分成法定單元、系統都要做并網認證的,這邊區分了Unit和System,從這里可以看到光伏、風機、儲能都屬于Type 2這個類型。
電能質量參照這個,這是很簡單的,這里面通常都是通標,EMC或者電能質量的通標。
4105主要就是我給大家先放了一個總的概述,總的區分就是說,他這邊電網對你儲能系統或者光伏、新能源的系統對它動態的支撐新提出來的一些要求。
比如這是有功功率的,還有一些測試,要看你的電網調度指令下達之后你的響應速度以及功率能達到的平均值,這里有一個要求,你的有功速率必須是0.33%到0.66%之間,他對這塊你的充放電的速率,你儲能系統對電網放電或者說你從電網響應有功功率的速率要求。這邊是我們之前測試的數據分享,時間關系不一一給大家看了。
這邊引入了一個概念,你的響應有兩種,一個是你收到這個指令之后,有這個保護的自動響應,你第一次達到了這個保護值,因?yàn)槟悴皇且贿M(jìn)入這個你的波形就是穩定的,你第一次進入到這個穩定的區間范圍,就是Settling time,這里面的要求分別是對這兩個去的,不一樣的。
這個也是我們之前做的一個數據分析,有一些要求。
這是我前面提到的,你的有功功率的峰值要測試你的三個時間段的平均值,一個是200毫秒、一個是60秒、一個是600秒,要采集這三個時間點后邊一分鐘的平均值。這邊也有要求,你的響應速率,有功功率變化的速率,不能超過0.66%,不能慢于0.33%。這就是我剛才講到的,電網的動態支撐,這邊就是根據電網頻率的支撐,這兩個公式跟4105上的有點差異,但是算法是一樣的。這張圖是我截于4100里面的要求。
舉個例子,比如說你是頻率過了到了51.5赫茲,你通過這個公式可以計算出來德爾塔P,意思就是說功率這塊要改變多少,算出來大概52%,針對52%這個值的要求,會要求你在2秒之內先達到變化值50%,然后剩下的20秒內達到完完全全的電網需要的功率的變化值。針對于以前的標準或者說廠家的研發設計,通常的廠家這的值的變化是用一個瞬變的方式,就是說我前兩面可能是51.5赫茲,我的P可能5%或者10%,下一秒我增加到6.2%,我的廠家可能一下子漸變到62%了,現在德國電網標準的要求是,我要沿著這條線,就是說完全符合這條線的斜率上去,就是說我哪怕精確到每1秒或者每1毫秒或者每10毫秒,我都是愛覆蓋在這條線上面的,而不是說一個瞬變的過程。
這個就是老標的要求,而且只對過頻時候的要求,他對欠頻的時候沒有要求,新標他對欠頻有要求,欠頻的時候就要發有功,過頻的時候就要給電池充電。
我要在2毫秒內就響應了,達到這個值,后來Settling time達到穩定的20秒內。
這個跟剛才的計算公式是有不同的,就是因?yàn)閼?yīng)用的參數不太一樣,但是方法是一樣的。

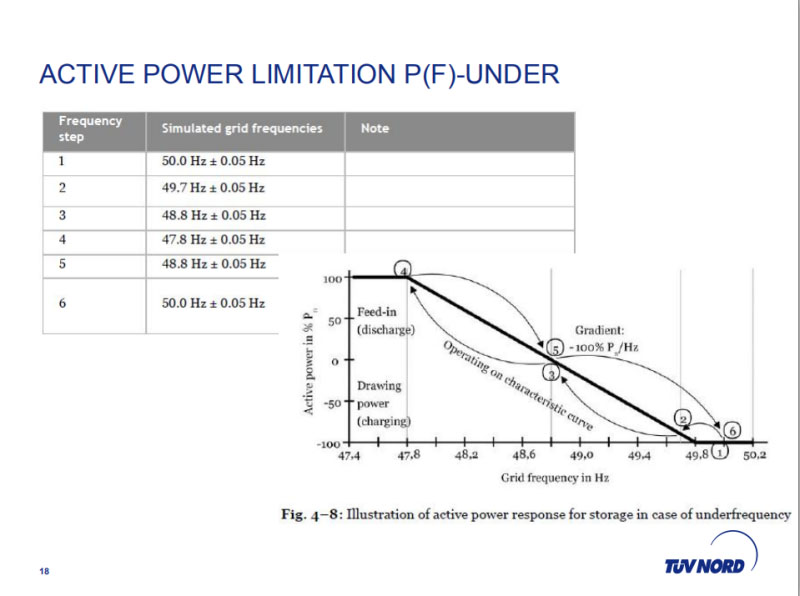

這就是我們通常做測試的一個測試流程的曲線圖放出來給大家看一下,后面就是幾步流程,你的頻率調節的流程,這里面每個步驟你怎么去跑。
這是我們實際測試出來的,我們廠家的逆變器或者PCS經過實際測試出來的一個圖形,可以看到這家做的產品還是蠻好的。
后面講到德國電網最有個性的一點,它什么都要遠程控制,什么都要符合他的調節,他的功能這塊,我前面用黃色的標出來了,他的Q(U)、Q(P)、無功功率等的要求,你做電網響應的時候,他的遠程控制會告訴你,我這會兒想讓你以功率0.5來跑你就0.5,我想讓你調節到0.6就是0.6,所以德國電網最有個性的一點就是,電網下指令隨便要你干什么就干什么。
我逐一展開:
Q(U),這邊針對于以前就是那條綠色的線,就是說電壓正好是在額定電壓的時候,這個Q可以等于0,但是現在這邊是這樣的,還可以允許你這條線做左右的平移,等于說你電壓的范圍得放寬了,你做這個響應的時候電壓范圍放寬了。
Q(P),我在前面,跟以前的那張圖形不一樣的一點,在前面那一段,就是在接近于P點那一段,以前空開來的,現在就是測你的5個點,你這5個點,我這邊這張圖其實是不完整的,應該是軸對稱的樣子,跑出來應該像蒙古包形狀的圖形,實際上應該是跑出來這樣的圖形,它在超前滯后的情況下,它的無功,都是發無功嘛,一個是感性,一個是融性的問題,這是我們測試出來的Q(P)曲線,也是根據實際的PCS和逆變器測出來的。
Reactive Power,前面是空出來的,這張圖形是標準里的最低要求,你實際做出來的功率因素可控制范圍,要在這張灰色的外面,就是說要大于、等于你的可調范圍。
Testing for a fixed cos,這個也要求你的功率約束要達到0.005,你在發無功電流的時候,的計算值大概是在正負2%。電網也會再給你設定幾個功率因素讓你們?nèi)プ鰷y(cè)試,就是說驗證幾個點。
VDE—AR—N 4105,這個也是新提出的要求,在你的并網點的功率超出去的時候,你一定要在規定的時間內,3秒的時間內,重新恢復到你的正常的允許范圍,這是對廠家新提出的要求,對你的并網點或者說公共連接點你的功率恢復速率的要求。我前面講過了,因?yàn)槭堑抡Z的,我直接用口述的方式告訴大家,Type 2的儲能變流器或者光伏逆變器,它的功率因素的要求以及大于4.6千伏、KVA小于4.6的不同要求,后面這張表格就可以看出來了。
簡單看一下,這張表格左下角,小于4.6KVA你Type 2的要求,右下角就是大于4.6KVA你Type 2的要求。
接下來是他新提出的,電網這一塊,你的光伏逆變器、你的儲能變流器,必須都滿足低電壓穿越的要求。有一個問題我要跟大家反饋一下,前段時間我跟一個廠家交流的時候,他跟我說我們家的儲能變流器在低穿這個模式是離網的,我說你做儲能本身就是給電網做支撐的,為什么你要在低穿模式下切到離網模式?所以我給他們提了這個問題。
這個就是Type 2和儲能低電壓穿越的曲線要求,包括高電壓穿越的曲線要求。這邊有一個要求,我要在10秒內達到20%的額定 電流,剩下20毫秒內達到10%的額定電流,就是要小于這個值。
低電壓穿越,如果說有些人抱著態度說,低電壓穿越,我的PCS在這個故障情況下扛過去就行了,但是德國的電網說我要有動態的無功支撐,我要發無功,而且從儲能本身你的目的這塊體現,你儲能是想給電網做調壓調頻、調峰調頻或者做電網支撐的,你本身是要做電網支撐的,你低電壓穿越的時候退出了,這個電網支撐功能還能體現嘛。所以我說從道德意義上或者是從你的公司企業文化或者說公司的社會利益上來講,你這個功能強是要去滿足的。
這個就是我剛剛說的,原來的計劃是這個樣子,VDE 0124—100,原來的計劃是在今年的4月份肯定會發布出來,并且會執行,讓大家可以照這個測試要求去做,通過4105的判定。就是因?yàn)樗娋W(wǎng)的要求一級預廠家能做到的能力以及實際的運行情況產生了矛盾,所以他們一直在不停的討論,后來我也沒有參與這個討論了,我就說你們有結果告訴我反饋給我就好了。
現在實際情況,我也提到了這一點,你系統里面的,不管你的逆變器或者是你的PCS你的功率是多少,它現在要考慮的是你整個集成系統的功率來決定你要做4105還是4110,這就會涉及到30千瓦的機子,既要做低壓并網的要求又要做中壓并網的要求,因?yàn)槟愠鲐浀臅r(shí)候或者系統運營的時候,不可能30千瓦的機組單臺用,有些人商用的環境下,我可能采購了30臺30千瓦的機子或者多少臺60千瓦的機子,你在德國就要中壓并網了。
這是我們公司在德國的分布情況,主要是我們公司的一些分公司,主要就是還是集中在德國北部城市,一些新能源資源比較豐富的城市。
這邊提一點,在下個月的5月20幾日的時候,我們公司組織了一場針對國內外的鋰電池以及并網要求或者說逆變器和PCS這一塊新標的培訓會,對大家來說是免費的,如果有需要參加的話其實可以給我發郵件或者發短信或者打電話都可以。謝謝大家!
(本文根據演講錄音整理,未經演講人本人審核)
