VSC-MTDC系統的發展及控制新需求分析
基于電壓源型換流器的多端柔性直流輸電(voltage sourced converter based multi-terminal direct current transmission，VSC-MTDC)技術可被用于構建多電源供電、多落點受電的靈活電力系統，適用于大規?？稍偕茉吹牟⒕W(wǎng)與消納。當前VSC-MTDC系統對控制策略的要求日益提高。
1）大規模新能源通過VSC-MTDC系統并網時，一般對大規模新能源接入的換流站采用幅相控制，從而為交流系統提供穩定的交流母線電壓。但在幅相控制方式下，換流站將失去對所傳輸有功功率的主動控制能力，只能被動地傳輸所連新能源電網的發電功率。在新能源電網出力波動、負荷端功率調整等正常運行工況，以及可能出現的負荷端交流接地故障、換流站閉鎖等非正常運行工況下，若直流電網無法及時消納并網新能源功率，新能源電網有功功率波動將直接引起直流電壓的波動，影響直流電網穩定性。因此，新能源的接入提高了VSC-MTDC系統的直流電壓控制難度。
2）對于輻射狀VSC-MTDC系統的拓?fù)浣Y(jié)構，該拓?fù)湎螺椛渲行碾妷悍€(wěn)定時，直流網絡中某一直流線路潮流的變化僅影響該線路末端換流站的直流電壓，而并不會對其他換流站的直流電壓產生影響，因此，相應的直流電壓及功率控制方法簡單。環狀VSC-MTDC系統的拓?fù)浣Y(jié)構中，若通過調節某一端換流站的直流電壓來改變其傳輸?shù)挠泄β?，必然?huì)對系統中其他換流站的直流電壓產生影響，進而影響其他換流站所傳輸?shù)挠泄β?，難以獨立改變單端換流站的直流電壓及其傳輸?shù)挠泄β?。因此，環狀VSC-MTDC系統的電壓控制難度較高。
綜上所述，實現直流電壓的穩定控制是新形勢下VSC-MTDC系統穩定運行的關鍵問題之一。
02、現有多端協調控制策略特性分析
目前現有的VSC-MTDC多端協調控制策略有主從控制策略其改進的電壓裕度控制策略，直流電壓下垂及其改進控制策略。
1）主從控制策略及其改進的電壓裕度控制策略均屬于單點電壓控制策略，任意時刻只有單個換流站參與功率調節，對直流系統傳輸功率的動態調節能力不足，直流系統的功率波動容易引起較大的直流電壓波動，直流電壓動態穩定性較差。
2）直流電壓下垂及其改進的控制策略利用多個或者全部換流站承擔功率平衡及電壓穩定的功能，直流電壓動態特性較好，但存在穩態傳輸功率精度不足和動態傳輸功率偏差較大的問題。
03、VSC-MTDC主動功率平衡協調控制策略
主動功率平衡協調控制總體框架如圖1所示。選取具有較強有功功率調節能力的換流站作為主功率平衡站，采用電壓下垂控制方式；選取對傳輸功率有一定調節能力的換流站為輔功率平衡站，采用電壓下垂控制；對傳輸功率具有強迫要求的換流站，采取定有功功率控制，與無源網絡或大規模新能源電網相連的換流站，采取幅相控制。

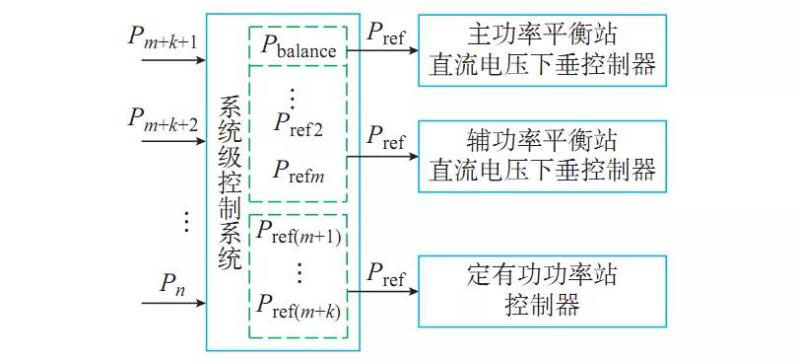

圖1 主動功率平衡協調控制策略框架
當直流系統潮流發生變化，基于圖1所示的主動功率平衡模塊計算主平衡站控制中的功率參考值Pbalance，通過調節Pbalance，可在保證直流系統具有良好動態調節特性的同時，使穩態時電壓下垂控制站的功率參考值與實際傳輸功率值的總偏差量為零，保證直流系統運行在標準電壓，輔功率平衡站按照參考值精確傳輸功率。
04、仿真驗證
在PSCAD環境下建立了如圖1所示的含孤島風場的并聯環形四端VSC-MTDC仿真系統，通過仿真進一步分析各類協調控制策略在含孤島新能源并網的環形VSC-MTDC系統中的控制特性。在主站發生故障退出場景下，初始時系統穩定運行，2 s時，VSC1因故障閉鎖，仿真結果如圖2所示。
圖2 VSC1退出時的仿真結果
由圖2可得，采用所提主動功率平衡協調控制策略時，動態過程中直流電壓波動量極小，功率調節時間與主從控制策略相近，且換流站的動態功率偏差僅為直流電壓下垂控制策略下的50%，穩態時換流站可精確控制傳輸?shù)挠泄β省?
05、結語
基于對現有的多端協調控制策略下VSC-MTDC系統的動態/穩態運行特性分析，提出了一種多端柔直電網主動功率平衡協調控制策略，具有以下優勢。
1）主動功率平衡技術可指定合適的主功率平衡站承擔系統功率變化，并抑制其他換流站動態傳輸功率偏差，大幅提高系統動態過程中以及達到穩態后的傳輸有功功率精度。
2）主動功率平衡技術實現了在動態調節過程中主動消除系統的不平衡功率，進而保證了穩態下直流電網的直流電壓控制精度。
3）文中所提控制策略為系統級的協調控制策略，適用于各種類型以及不同拓?fù)浣Y(jié)構的VSC-MTDC系統。
原文發表在《電力系統自動化》2019年第43卷第17期，歡迎品讀！
